Interrupteur différentiel 30 mA : combien en poser et comment les répartir

Vous ouvrez un tableau à rénover : un seul interrupteur différentiel en tête, quinze départs derrière, et un client qui se plaint que « tout saute » dès que la machine à laver fuit. Ou bien vous préparez un tableau neuf et vous hésitez : deux différentiels suffisent-ils, ou faut-il en prévoir un troisième ? Et comment répartir les circuits pour qu’un défaut ne plonge pas toute l’habitation dans le noir ?

Le nombre d’interrupteurs différentiels 30 mA n’est pas une question de goût : la NF C 15-100 fixe un minimum, lié à la surface du logement et à la structure du tableau. Mais la norme ne dit pas tout. La répartition, le calibre et l’isolement de certains circuits relèvent de votre méthode d’installateur. Cet article vous en propose une, utilisable sur chantier.

Nous ne revenons pas ici sur le choix du type (AC, A ou F) : nous nous concentrons sur le combien et le où.

Le rôle de l’interrupteur différentiel 30 mA : protéger les personnes, pas les circuits

Un interrupteur différentiel mesure en permanence la différence entre le courant qui part par la phase et celui qui revient par le neutre. Si cet écart atteint son seuil de déclenchement, il coupe. Avec une sensibilité de 30 mA, il constitue la protection complémentaire contre les contacts directs et la protection contre les contacts indirects : c’est lui qui protège l’utilisateur en cas de défaut d’isolement ou de contact avec une partie active.

Il faut garder en tête une limite essentielle : un interrupteur différentiel ne protège ni contre la surcharge ni contre le court-circuit. Ce rôle revient aux disjoncteurs placés en aval ou en amont. Un différentiel est donc toujours associé à un dispositif de protection contre les surintensités, et son calibre se vérifie en fonction de celui-ci (nous y reviendrons au point 5).

Ce que la NF C 15-100 impose : un différentiel 30 mA par rangée et par tranche de surface

Dans un logement, la norme pose deux exigences qui se cumulent :

• Au moins un différentiel 30 mA par rangée du tableau : chaque rangée doit disposer de sa protection différentielle, ou être alimentée par une rangée qui en dispose, selon l’architecture retenue.
• Un nombre minimal d’interrupteurs différentiels qui augmente avec la surface : plus le logement est grand, plus la norme demande de différentiels pour limiter l’étendue d’une coupure. Les seuils de surface et le nombre associé figurent dans la norme en vigueur ; vérifiez-les toujours sur l’édition applicable à votre chantier plutôt que de vous fier à un souvenir.

Le plus sûr est de poser la question dans cet ordre :

1. Quelle est la surface habitable du logement ? Elle donne le minimum normatif.
2. Combien de rangées comporte le tableau ? Chacune doit être couverte.
3. Quels circuits imposent un type particulier (cuisson, lave-linge, IRVE) ? Ils déterminent quels différentiels seront de type A ou supérieur.
4. Quelle puissance chaque différentiel verra-t-il passer ? Elle détermine le calibre.

Le minimum normatif est un plancher : dans la pratique, un troisième ou quatrième différentiel est souvent justifié pour séparer des usages, même si la surface n’y oblige pas.

Répartir les circuits : éviter qu’un seul défaut coupe toute l’habitation

La logique de répartition est simple : un défaut sur un circuit ne doit pas priver l’occupant de tout ce qui est vital ou confortable. La norme encadre la répartition des circuits, mais la bonne répartition tient aussi au bon sens.

Principes de répartition

• Séparer éclairage et prises : si une prise défectueuse fait déclencher le différentiel, l’occupant doit garder de la lumière pour intervenir. Évitez de mettre sur le même différentiel l’éclairage et les prises d’une même zone.
• Répartir par zone ou par niveau dans les logements à étages : un défaut au rez-de-chaussée ne doit pas couper l’étage.
• Isoler les circuits spécialisés (cuisson, lave-linge, lave-vaisselle) de ceux des prises courantes, d’autant que certains imposent un différentiel de type A.
• Isoler le chauffage des autres usages quand il est électrique : les puissances en jeu pèsent sur le calibre, et une panne de convecteur ne doit pas couper le reste.

Exemple de répartition pour un logement de taille moyenne

Différentiel	Circuits raccordés	Remarque
Différentiel 1	Éclairage et prises des chambres	Usages courants, charges modérées
Différentiel 2	Cuisine : plaque, four, lave-linge, lave-vaisselle	Circuits spécialisés, type adapté exigé
Différentiel 3	Prises du séjour, chauffage, circuits divers	À ajuster selon la puissance installée

Ce schéma n’est qu’un point de départ : la bonne répartition dépend des usages réels du logement, que vous pouvez vérifier en interrogeant le client avant de câbler.

Les circuits à isoler sur un différentiel dédié : congélateur, VMC, alarme, IRVE

Certains équipements méritent leur propre protection, parce qu’une coupure intempestive a des conséquences disproportionnées ou parce que leur nature l’impose.

• Congélateur : une coupure non remarquée pendant un départ en vacances peut ruiner son contenu. Le circuit spécialisé est de rigueur ; l’isoler sur un différentiel dédié, ou mieux, sur un disjoncteur différentiel, limite le risque qu’un défaut ailleurs le coupe.
• VMC : un arrêt prolongé dégrade la qualité de l’air et favorise l’humidité. Éviter de la placer avec des circuits de prises sujettes aux défauts.
• Alarme et équipements de sécurité : ils doivent rester alimentés. Une alimentation protégée séparément est préférable, en tenant compte de leur batterie de secours.
• IRVE (borne de recharge) : la borne a sa propre ligne et sa propre protection différentielle. Le type de différentiel dépend de la borne et de sa détection de courant continu intégrée ou non : suivez la notice du fabricant.

Pour les circuits les plus sensibles, un différentiel unique pour un seul départ est parfois le plus efficace, quitte à utiliser un disjoncteur différentiel (voir point 6).

Calibre de l’interrupteur et courant absorbé : bien vérifier l’intensité par différentiel

Le calibre d’un interrupteur différentiel est l’intensité qu’il peut supporter en permanence. Il faut le comparer à ce que les circuits en aval peuvent réellement demander, avec un coefficient de simultanéité réaliste, et à la protection amont qui le protège contre les surcharges.

Méthode de contrôle :

1. Listez les circuits raccordés au différentiel avec leur calibre de disjoncteur.
2. Estimez le courant absorbé en fonctionnement simultané probable (cuisson, chauffage, électroménager) ; ne vous contentez pas de la somme arithmétique des calibres.
3. Choisissez un calibre de différentiel au moins égal à ce courant, en vérifiant la cohérence avec le dispositif de protection contre les surcharges placé en amont.
4. Si le courant dépasse un calibre courant, répartissez les circuits sur un différentiel supplémentaire plutôt que de monter systématiquement en calibre.

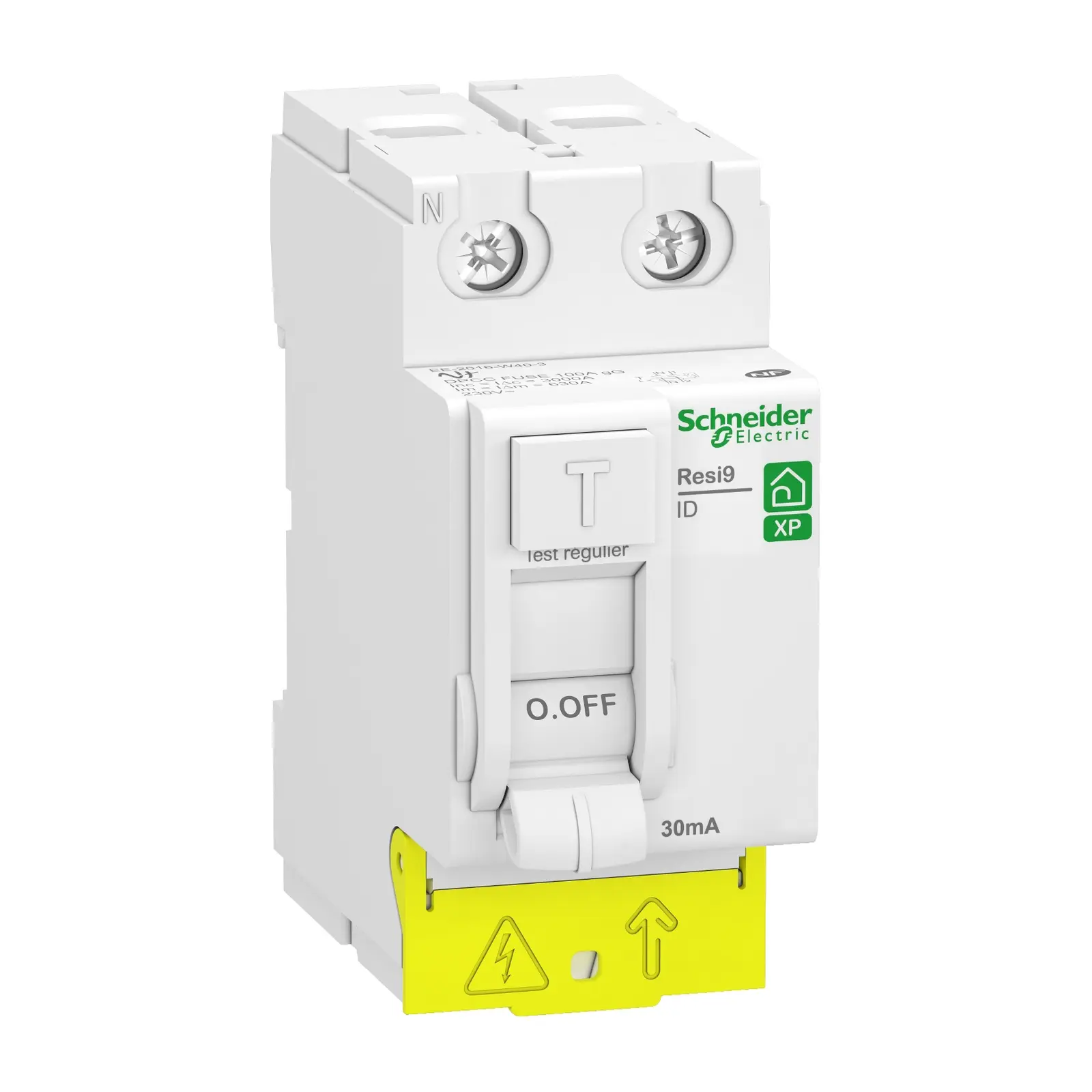

En résidentiel, les calibres 25 A, 40 A et 63 A couvrent l’essentiel des besoins. À titre d’exemple, on trouve en catalogue des références comme le Legrand DX3 40 A 30 mA type A (réf. 411617) pour les circuits spécialisés, ou le Schneider R9PRC240 en 40 A 30 mA type AC pour des circuits où ce type est admis. Pour comparer les gammes complètes, consultez les catégories interrupteurs différentiels iID Acti9 et interrupteurs différentiels Legrand.

Interrupteur différentiel ou disjoncteur différentiel : quand choisir l’un ou l’autre

L’interrupteur différentiel protège plusieurs départs, mais il ne coupe pas sur surintensité. Le disjoncteur différentiel combine les deux fonctions sur un seul appareil, généralement pour un seul circuit.

Critère	Interrupteur différentiel	Disjoncteur différentiel
Protection différentielle	Oui	Oui
Protection surcharge / court-circuit	Non, assurée en amont ou en aval	Oui, intégrée
Usage typique	Un groupe de circuits dans un tableau	Circuit isolé : congélateur, borne, extension
Encombrement	Un appareil pour plusieurs départs	Un appareil par circuit

En règle générale : interrupteur différentiel pour regrouper plusieurs départs, disjoncteur différentiel pour sortir un circuit sensible du lot ou compléter un tableau existant sans refaire la répartition.

Erreurs courantes en rénovation de tableau et points de contrôle avant le Consuel

Erreurs fréquentes

• Un seul différentiel pour tout le tableau : une fuite sur n’importe quel circuit coupe toute la maison.
• Éclairage et prises sur le même différentiel, sans raison technique.
• Calibre sous-dimensionné pour un différentiel qui regroupe cuisson, chauffage et électroménager.
• Circuits spécialisés sur un type inadapté, alors que la norme impose un type précis pour certains d’entre eux.
• Neutres mal repris : un neutre d’un circuit raccordé sur un autre différentiel provoque des déclenchements intempestifs.
• Rangée oubliée lors d’un ajout de rangée en cours de chantier, sans protection différentielle associée.

Points de contrôle avant le Consuel

1. Vérifier que chaque rangée est couverte par un différentiel 30 mA.
2. Comparer le nombre de différentiels au minimum requis pour la surface du logement.
3. Contrôler que les circuits spécialisés sont raccordés sur un différentiel du type exigé.
4. Vérifier le calibre de chaque différentiel face aux circuits qu’il alimente.
5. Tester chaque différentiel avec son bouton de test et, si possible, avec un contrôleur.
6. S’assurer que le repérage des circuits est lisible et que le tableau est propre et accessible.

Pour un tableau neuf, un tableau électrique pré-équipé peut faire gagner du temps, à condition de vérifier que sa répartition correspond bien au logement traité.

Questions fréquentes

Un seul interrupteur différentiel 30 mA peut-il suffire dans un logement ?

Dans la plupart des logements, non : la NF C 15-100 impose un nombre minimal de différentiels qui dépend de la surface, et chaque rangée doit être protégée. Consultez l’édition en vigueur pour les seuils exacts.

Peut-on mélanger éclairage et prises sur le même différentiel ?

La norme encadre la répartition, mais l’usage recommande de les séparer : si un défaut de prise coupe le différentiel, l’occupant garde de la lumière.

Faut-il un différentiel par circuit spécialisé ?

Non, pas systématiquement. Il faut en revanche respecter le type exigé et isoler les circuits sensibles comme le congélateur ou la borne IRVE, éventuellement avec un disjoncteur différentiel.

Comment savoir si un calibre 25 A ou 40 A convient ?

Calculez le courant absorbé par les circuits en aval en tenant compte de leur fonctionnement simultané réaliste, et vérifiez la cohérence avec la protection amont. En cas de doute, répartissez sur un différentiel supplémentaire.

Interrupteur ou disjoncteur différentiel pour une borne de recharge ?

Les deux sont possibles selon l’architecture. Le disjoncteur différentiel convient bien pour un départ unique et dédié ; suivez toujours la notice de la borne pour le type de différentiel.

Conclusion : un tableau bien réparti, c’est moins de dépannages

Compter ses différentiels, répartir les circuits par usage, vérifier les calibres et isoler les circuits sensibles : c’est la méthode qui évite les rappels clients et les refus au Consuel. Pour préparer votre prochain tableau, retrouvez nos différentiels, disjoncteurs et tableaux sur elecpromo.com, ou passez nous voir au magasin d’Elecpromo, 158 rue Diderot à Pantin. Notre équipe vous conseille au 01 87 70 61 00 ou par mail à contact@elecpromo.com.
