Circuits 20 A en cuisine : combien de prises et où les poser
Vous reprenez l’électricité d’une cuisine et le client veut tout : four encastré, lave-vaisselle, lave-linge, congélateur, plaque à induction. Sur le plan, les appareils sont alignés. Au tableau, il faut décider combien de départs 20 A tirer, où positionner chaque prise et ce qui doit rester séparé du reste. Une erreur à ce stade se paie en reprise de saignées, voire en refus au Consuel.
La confusion vient souvent du vocabulaire. On parle de « prise 20 A », de « prise 16 A » et de « ligne 32 A » comme s’il s’agissait de trois types de prises, alors que ce sont des circuits aux fonctions différentes. Cet article fait le point sur ce qui relève d’un circuit spécialisé, le nombre de lignes à prévoir selon l’équipement, l’implantation des prises et la manière de ne pas mélanger les circuits.
Les valeurs citées s’appuient sur la NF C 15-100. Pour tout point limite (hauteurs, nombre de prises par circuit, type de différentiel), reportez-vous à la version en vigueur de la norme et aux notices des appareils.
Circuit spécialisé ou circuit de prises : ce qui change vraiment en cuisine
Un circuit de prises alimente plusieurs socles répartis dans la pièce. Un circuit spécialisé n’alimente qu’un seul appareil, avec son propre disjoncteur au tableau. La raison est la puissance : certains appareils tirent fort et longtemps (cycle de chauffe d’un lave-linge, four en pyrolyse). S’ils partagent une ligne avec le grille-pain ou la bouilloire, le disjoncteur finit par déclencher.
Précision utile pour éviter la confusion : sur un circuit spécialisé « 20 A », la prise posée est en pratique une 2P+T 16 A. Le chiffre de 20 A désigne la protection au tableau et la section du conducteur (2,5 mm²), pas un calibre de socle différent. Pour ces départs, une prise 2P+T 16 A comme la prise 2P+T 16A 1 poste réf. EUR60845 convient tout à fait, à condition qu’elle soit seule sur la ligne.
Ce qui distingue donc les circuits en cuisine :
- Circuit prises plan de travail : plusieurs prises 16 A, pour les petits appareils.
- Circuit spécialisé 20 A : une seule prise (ou sortie), un seul appareil, 2,5 mm².
- Circuit plaque de cuisson 32 A : sortie de câble en 6 mm² en monophasé, pas de prise.
Quels appareils exigent leur propre ligne 20 A
La NF C 15-100 impose un circuit spécialisé pour les gros consommateurs. En cuisine, vous rencontrerez le plus souvent :
- le four encastré, lorsqu’il est indépendant de la plaque ;
- le lave-vaisselle ;
- le lave-linge, très fréquent en cuisine dans les petits logements ;
- le sèche-linge, s’il est installé dans la pièce ;
- le congélateur.
Le réfrigérateur, le micro-ondes, la hotte, la bouilloire ou la cafetière restent en revanche sur les circuits de prises ordinaires. En pratique, on prévoit souvent une prise dédiée pour la hotte et une autre pour le réfrigérateur, mais sans circuit spécialisé obligatoire.
| Appareil | Type de circuit | Protection | Section | Point de raccordement |
|---|---|---|---|---|
| Four encastré | Spécialisé | 20 A | 2,5 mm² | Prise 2P+T 16 A ou sortie de câble |
| Lave-vaisselle | Spécialisé | 20 A | 2,5 mm² | Prise 2P+T 16 A |
| Lave-linge | Spécialisé | 20 A | 2,5 mm² | Prise 2P+T 16 A |
| Sèche-linge | Spécialisé | 20 A | 2,5 mm² | Prise 2P+T 16 A |
| Congélateur | Spécialisé | 20 A | 2,5 mm² | Prise 2P+T 16 A |
| Plaque de cuisson | Spécialisé | 32 A | 6 mm² (monophasé) | Sortie de câble |
| Petit électroménager | Circuit de prises | 16 A ou 20 A | 1,5 ou 2,5 mm² | Prises 2P+T 16 A |
Combien de circuits 20 A prévoir selon l’équipement de la cuisine
La règle est simple : un appareil concerné, un circuit 20 A. Le nombre de lignes dépend donc directement de ce que le client installe, y compris de ce qu’il envisage dans un second temps.
| Configuration | Circuits 20 A spécialisés | Autres circuits |
|---|---|---|
| Cuisine simple : four + lave-vaisselle | 2 | Plaque 32 A, prises plan de travail |
| Cuisine avec lave-linge | 3 | Plaque 32 A, prises plan de travail |
| Cuisine avec lave-linge et congélateur | 4 | Plaque 32 A, prises plan de travail |
| Idem + sèche-linge | 5 | Plaque 32 A, prises plan de travail |
Si le client opte pour une cuisinière tout-en-un (plaque et four réunis), le raccordement se fait en général sur le circuit 32 A, sans circuit 20 A distinct pour le four. Vérifiez la plaque signalétique et la notice avant de tirer la ligne.
Un conseil de terrain : prévoyez toujours une attente pour l’appareil que le client n’a pas encore acheté. Tirer un 2,5 mm² vers un emplacement libre coûte peu à l’étape du gros œuvre et évite de rouvrir les cloisons plus tard.
Où positionner chaque prise : emplacement, hauteur et accessibilité derrière l’électroménager
L’implantation est le point où les erreurs de chantier sont les plus visibles. Une prise bien alimentée mais inaccessible oblige à déplacer l’appareil à chaque intervention.
Principes d’implantation
- Hors zone d’éclaboussures : jamais sous l’évier ni dans la projection d’eau, et à distance de la robinetterie.
- Accessible sans tout démonter : la prise du lave-vaisselle se place dans le meuble voisin ou dans une zone dégagée de l’emplacement, pas derrière la machine, en tenant compte de l’arrivée d’eau et de la vidange.
- Four encastré : prise dans le meuble adjacent ou dans la colonne, à une hauteur qui reste accessible, loin de la source de chaleur de la niche.
- Lave-linge et sèche-linge : prise à côté de l’appareil, au-dessus du niveau du sol, hors des projections d’eau ; en cas de colonne, une prise par appareil.
- Congélateur : prise facilement repérable et identifiée au tableau, pour éviter qu’il soit coupé par erreur.
Hauteurs et espaces
Respectez les hauteurs minimale et maximale de pose prévues par la NF C 15-100 pour l’axe des prises, et les contraintes d’accessibilité si le logement y est soumis. Laissez un espace suffisant derrière l’appareil pour la fiche, en particulier pour les modèles encastrés dont la profondeur de niche est serrée. Un coude de fiche ou un boîtier trop profond empêche parfois la machine de se plaquer au mur.
Avant de percer, demandez au client les fiches techniques des appareils : certaines niches imposent un emplacement précis pour la prise.
Protection et câblage : disjoncteur 20 A, section 2,5 mm², différentiel et répartition au tableau
Chaque circuit spécialisé suit le même schéma : un disjoncteur 20 A dédié, un conducteur en 2,5 mm² et une seule prise ou sortie à l’arrivée. Choisissez les disjoncteurs et modulaires en fonction du tableau existant, de l’encombrement et des protections différentielles disponibles. Pour la ligne, les fils électriques en section adaptée se posent sous gaine, avec un repérage clair des conducteurs.
Différentiel et répartition
- Chaque circuit est protégé par un différentiel 30 mA. Les circuits du lave-linge et de la plaque de cuisson demandent un différentiel de type A selon la NF C 15-100.
- Évitez de regrouper tous les circuits de la cuisine derrière un seul différentiel : un défaut sur le lave-linge ne doit pas couper le congélateur.
- Placez le congélateur sur un différentiel distinct, si le tableau le permet, et sur un départ identifié.
- Respectez le nombre maximal de protections par différentiel prévu par la norme, et laissez de la réserve dans le tableau.
Étiquetez chaque départ avec précision (« lave-vaisselle », « congélateur », « four »), pas simplement « cuisine 1 » ou « cuisine 2 ». C’est utile pour le client comme pour le contrôleur.
Prises du plan de travail et plaque de cuisson : ne pas mélanger les circuits
Les prises du plan de travail sont des prises 2P+T 16 A destinées aux petits appareils. Selon la NF C 15-100, elles s’alimentent sur un circuit de prises en 1,5 mm² protégé par 16 A (jusqu’à 8 prises) ou en 2,5 mm² protégé par 20 A (jusqu’à 12 prises). C’est ici que naît la confusion avec les circuits spécialisés : un circuit de prises en 20 A n’est pas un circuit spécialisé, puisqu’il alimente plusieurs socles.

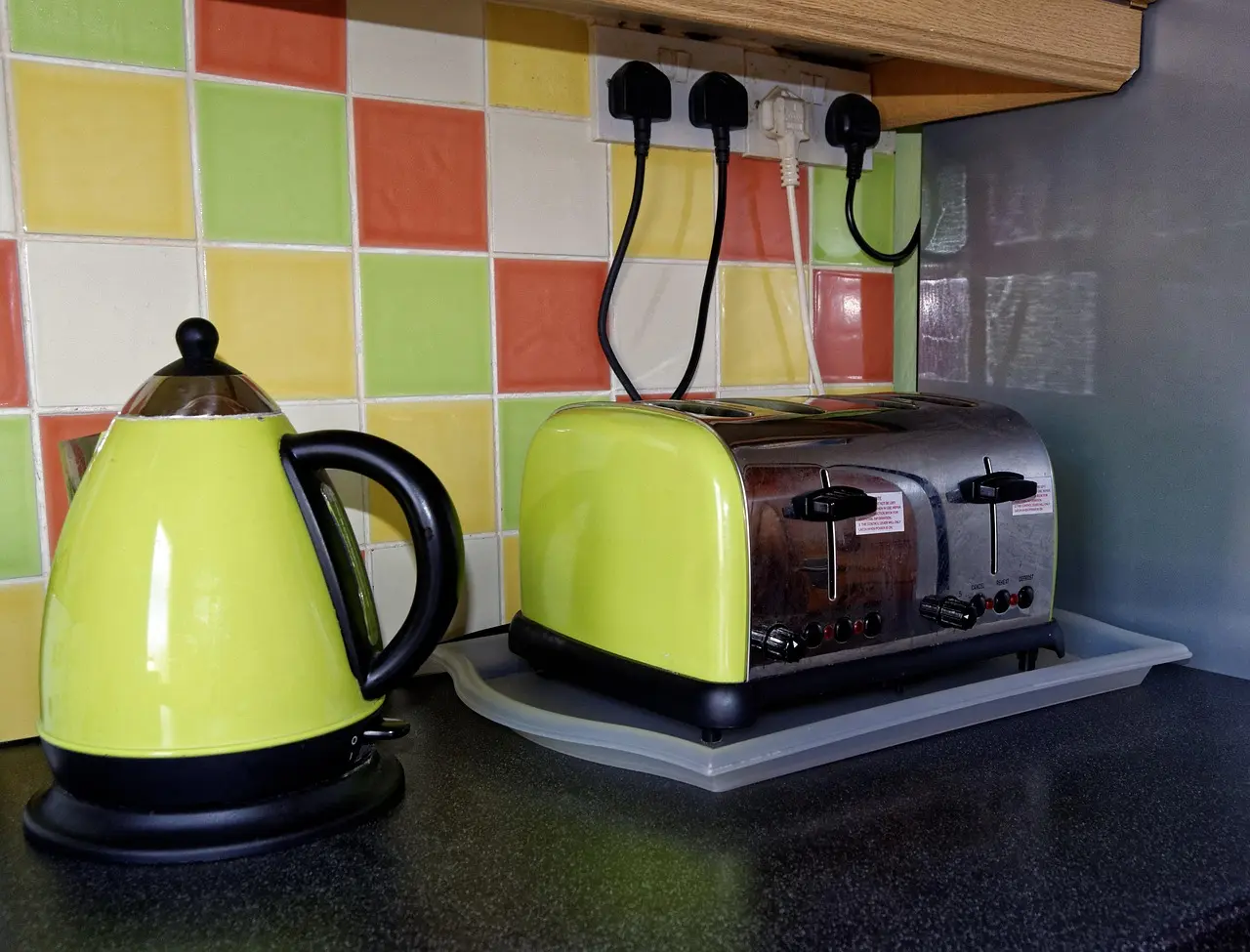

Pour le plan de travail, prévoyez le nombre de prises exigé par la norme pour la surface de la cuisine, installées au-dessus du plan, bien réparties et non masquées par l’électroménager. Répartissez-les de façon à ne pas concentrer bouilloire, grille-pain et micro-ondes sur la même ligne. Les interrupteurs et prises électriques de la même gamme que le reste de l’installation assurent une finition homogène en cuisine.
La plaque de cuisson reste à part
La plaque a son propre circuit 32 A en 6 mm² en monophasé, terminé par une sortie de câble dans une boîte de connexion adaptée, et non par une prise. Ne dérivez jamais de départ vers une prise du plan de travail à partir de cette ligne, et ne raccordez jamais la plaque sur un circuit 20 A : le câble et le disjoncteur ne sont pas dimensionnés pour cela.
Erreurs fréquentes en rénovation et check-list avant le Consuel
Les erreurs à éviter
- Une seule ligne 20 A pour le lave-vaisselle et le lave-linge, « parce que ça passe ».
- Une prise spécialisée posée derrière l’appareil et inaccessible une fois la machine en place.
- Un conducteur de 1,5 mm² sur un départ destiné à un circuit 20 A.
- Une plaque raccordée sur une prise, ou sur un circuit sous-dimensionné.
- Un congélateur sur le même circuit que les prises du plan de travail.
- Un tableau sans réserve, qui oblige à tout reprendre dès qu’on ajoute un appareil.
- Des départs non étiquetés.
Check-list avant le Consuel
- Un circuit spécialisé par appareil concerné (four, lave-vaisselle, lave-linge, sèche-linge, congélateur).
- Disjoncteur 20 A et conducteurs 2,5 mm² sur chaque départ spécialisé.
- Une seule prise ou sortie en bout de chaque ligne spécialisée.
- Circuit plaque en 32 A et 6 mm², avec sortie de câble.
- Prises du plan de travail sur un circuit séparé, en nombre conforme à la norme.
- Différentiels 30 mA, type A pour le lave-linge et la plaque.
- Prises accessibles, hors zone d’éclaboussures et à la bonne hauteur.
- Départs étiquetés et tableau avec de la réserve.
Questions fréquentes
Une prise 20 A existe-t-elle vraiment pour la cuisine ?
Sur un circuit spécialisé 20 A, on pose en pratique une prise 2P+T 16 A. Le chiffre de 20 A désigne le disjoncteur et la section de câble (2,5 mm²), pas un socle différent.
Peut-on brancher le lave-vaisselle et le lave-linge sur la même ligne ?
Non. Chaque appareil concerné exige son propre circuit spécialisé, avec disjoncteur dédié. Les regrouper expose à des déclenchements et ne respecte pas la NF C 15-100.
Le four peut-il être raccordé sur le circuit de la plaque ?
Seulement dans le cas d’une cuisinière tout-en-un prévue pour un raccordement unique. Pour un four encastré indépendant, prévoyez un circuit 20 A distinct et une plaque sur sa ligne 32 A.
Faut-il un différentiel particulier pour ces circuits ?
Tous les circuits sont protégés par un différentiel 30 mA. Le lave-linge et la plaque de cuisson demandent un différentiel de type A selon la NF C 15-100. Répartissez aussi les circuits pour que le congélateur ne soit pas coupé par un défaut ailleurs.
