Hauteur des prises et interrupteurs : ce que dit la NF C 15-100 et ce qui se fait sur chantier

Sur un chantier, la question revient à chaque logement : à quelle hauteur pose-t-on les prises et les interrupteurs ? Entre ce que l’on a toujours fait, ce que demande le client, ce que prévoit la cuisiniste et ce qu’exige la norme, les repères se brouillent vite. Une boîte posée 10 cm trop bas, c’est une reprise de cloison ou un plan de travail qui bouche une prise.

Ce guide pose des repères nets. Il distingue ce qui relève de la NF C 15-100 et de la réglementation d’accessibilité de ce qui relève de l’usage de chantier. Il détaille aussi les situations où l’on s’écarte légitimement de la cote « habituelle » : cuisine, salle d’eau, rénovation, meubles sur mesure.

Un conseil avant de commencer : vérifiez toujours l’édition de la norme et les textes d’accessibilité applicables à votre opération (neuf, rénovation, ERP, logement collectif). Les valeurs ci-dessous sont des repères de pose, pas un substitut au texte de référence.

Ce que la NF C 15-100 impose réellement sur les hauteurs de pose

La norme fixe surtout des limites (un minimum côté sol, un maximum pour l’atteinte) et non une cote unique pour tous les appareillages. Les « 1,05 m pour les interrupteurs » ou « 30 cm pour les prises » sont des habitudes de métier, pas des obligations littérales.

Retenez la logique en trois points :

• Côté bas : le bas de l’appareillage de prise de courant doit rester à distance du sol fini (5 cm minimum en logement). Cela protège des projections d’eau de lavage et des chocs.
• Côté haut : les commandes et au moins une prise par pièce doivent rester atteignables, dans la plage de 0,90 m à 1,30 m imposée par l’accessibilité.
• Référence : les hauteurs se mesurent depuis le sol fini (carrelage, parquet ou chape terminée), jamais depuis la dalle brute.

Cette dernière précision est la source d’erreurs la plus fréquente. Un tracé fait avant la chape ou le carrelage doit être corrigé de l’épaisseur du revêtement à venir.

Interrupteurs et commandes : hauteur, distance aux huisseries et accessibilité PMR

Pour les commandes d’éclairage, de volets roulants ou de chauffage, le repère à retenir est la plage 0,90 m à 1,30 m au-dessus du sol fini. Elle correspond à l’exigence d’accessibilité pour les logements neufs et reste un excellent réflexe en rénovation.

Dans cette plage, la pratique courante est de placer l’axe de la commande autour de 1 m à 1,10 m. C’est confortable pour un adulte debout comme pour une personne en fauteuil.

Distance aux huisseries et aux angles

• Côté poignée : posez la commande du côté où la porte s’ouvre, côté serrure, pour la trouver sans refermer ni contourner le vantail.
• Distance à l’huisserie : laissez de quoi poser le chambranle et la plaque sans conflit. En pratique, quelques centimètres entre le bord de la boîte et l’embrasure suffisent, à condition de prévoir la cote de la finition.
• Angle rentrant : la réglementation d’accessibilité demande un dégagement d’environ 40 cm entre une commande et un angle rentrant ou un obstacle, pour permettre l’approche d’un fauteuil.

Pour les va-et-vient, boutons de volets ou télérupteurs alignés, regroupez les commandes dans un même support multi-postes plutôt que de les disséminer. Le choix d’interrupteurs et de prises électriques permet de composer des ensembles homogènes, avec un seul axe de pose et une seule boîte multipostes.

Prises de courant : hauteur du bas de l’appareillage, nombre par pièce et dégagements

Pour une prise de courant standard, l’usage est de poser l’axe à environ 30 cm du sol fini, ce qui respecte largement le minimum de 5 cm sous l’appareillage. Pour les prises accessibles PMR, on reste dans la plage 0,90 m à 1,30 m.

Quelques repères sur le nombre de socles en logement, selon la NF C 15-100 :

• Séjour : 5 prises minimum, avec une prise supplémentaire par tranche de surface au-delà d’un seuil défini par la norme.
• Chambre : 3 prises minimum.
• Cuisine : 6 prises minimum (voir la section suivante).
• Autres pièces : au moins 1 prise.

Ne confondez pas ces prises « confort » avec les circuits spécialisés (lave-linge, four, plaque, etc.), qui ont leur propre alimentation. Pour une pose simple et courante, une prise 2P+T 16 A 1 poste, 250 V, grise (réf. EUR60845) répond aux besoins de base d’un circuit prises.

Dégagements à respecter

• Évitez de placer une prise derrière l’emplacement d’un lit, d’un meuble haut ou d’un radiateur sans l’avoir vérifié avec le client.
• Prévoyez les prises côté usage : à proximité du bureau, des têtes de lit, des meubles TV.
• Une prise doit rester accessible une fois les meubles en place. Un repérage au plan avant le traçage évite les mauvaises surprises.

Cuisine et salle d’eau : plan de travail, volumes et distances à respecter

Cuisine

La cuisine est le principal cas où l’on s’écarte de la cote « 30 cm ». Les prises destinées au plan de travail se placent au-dessus de celui-ci, ce qui suppose de connaître sa hauteur et celle de la crédence avant de tracer.

• La norme demande 6 prises en cuisine pour les surfaces courantes, dont 4 au-dessus du plan de travail (un nombre réduit s’applique aux petites cuisines).
• En pratique, l’axe se situe quelques dizaines de centimètres au-dessus du plan fini : il faut laisser la place aux appareils et aux fiches, sans gêner les meubles hauts.
• Pour les appareils encastrés (four, lave-vaisselle, hotte), consultez la notice et le plan de la cuisiniste avant de fixer les sorties de câble.

Salle d’eau

En salle d’eau, ce n’est plus seulement la hauteur qui compte, mais la position par rapport aux volumes définis par la NF C 15-100 autour de la baignoire ou de la douche. Les règles d’implantation de l’appareillage y sont strictes.

• Repérez les volumes 0, 1 et 2 sur le plan avant de tracer : l’appareillage 230 V se pose en dehors, selon les conditions de la norme.
• Respectez l’indice de protection adapté à la zone concernée.
• Le circuit de la salle d’eau doit être protégé par un dispositif différentiel 30 mA, comme les autres circuits de logement.

Pour les cas limites (petite salle d’eau, douche à l’italienne, meuble vasque près d’un volume), reportez-vous au schéma de la norme plutôt qu’à la mémoire.

Emplacement	Repère courant (sol fini)	Nature du repère
Interrupteur, commande	Axe vers 1 m à 1,10 m, dans la plage 0,90 m à 1,30 m	Accessibilité + usage
Prise standard	Axe vers 30 cm, bas de l’appareil à 5 cm minimum	Norme (minimum) + usage
Prise accessible PMR	0,90 m à 1,30 m	Accessibilité
Prise plan de travail	Au-dessus du plan fini, selon crédence et meubles	Usage, à valider avec le plan cuisine
Salle d’eau	Hors volumes 0, 1 et 2 (selon conditions de la norme)	Norme

Prises RJ45, TV et coffret de communication : où les positionner

Les prises de communication suivent les mêmes logiques de hauteur que les prises de courant. Un RJ45 se pose généralement à proximité immédiate d’une prise 230 V, à la même hauteur ou dans le même support, pour alimenter l’équipement qui s’y raccorde.

• RJ45 : au moins une dans chaque pièce principale, avec un repérage clair en tête de câble au tableau de communication.
• Prise TV : à l’emplacement prévu du meuble TV, en pensant aux supports muraux ; on la place souvent plus haut qu’une prise standard pour que le câble reste caché.
• Une au moins accessible : dans la plage 0,90 m à 1,30 m, comme pour les prises de courant.

Pour le coffret de communication, installez-le dans la gaine technique de logement avec le tableau, à une hauteur permettant l’accès aux organes de manœuvre sans effort. Prévoyez aussi de l’espace libre autour pour le brassage et les futures évolutions.

Rénovation et cas particuliers : cloisons sèches, plinthes, meubles sur mesure

En rénovation, on compose avec l’existant, et c’est là que les écarts à la cote habituelle sont les plus fréquents. Quelques situations types :

• Cloisons sèches : vérifiez la position des montants et des rails avant de percer. La boîte doit tenir dans l’épaisseur de la cloison, et l’ossature impose parfois de décaler l’axe de quelques centimètres.
• Plinthes et plinthes chauffantes : ne laissez pas la plinthe empiéter sur l’appareillage. Prévoyez la hauteur de la plinthe en plus du minimum de 5 cm sous la prise.
• Meubles sur mesure : bibliothèques, dressings et têtes de lit se commandent avec des percements. Demandez les plans et faites coïncider le tracé des prises avec les découpes.
• Lambris, cuisines, faïences : posez les boîtes en respectant l’épaisseur du revêtement final, sinon l’appareillage ressort ou reste creux.

Quand vous vous écartez d’une cote d’usage, notez-le sur le plan d’exécution et dans le dossier remis au client. Cela évite les contestations au moment de la réception.

Méthode de traçage et choix des boîtes : poser juste du premier coup

Tracer proprement

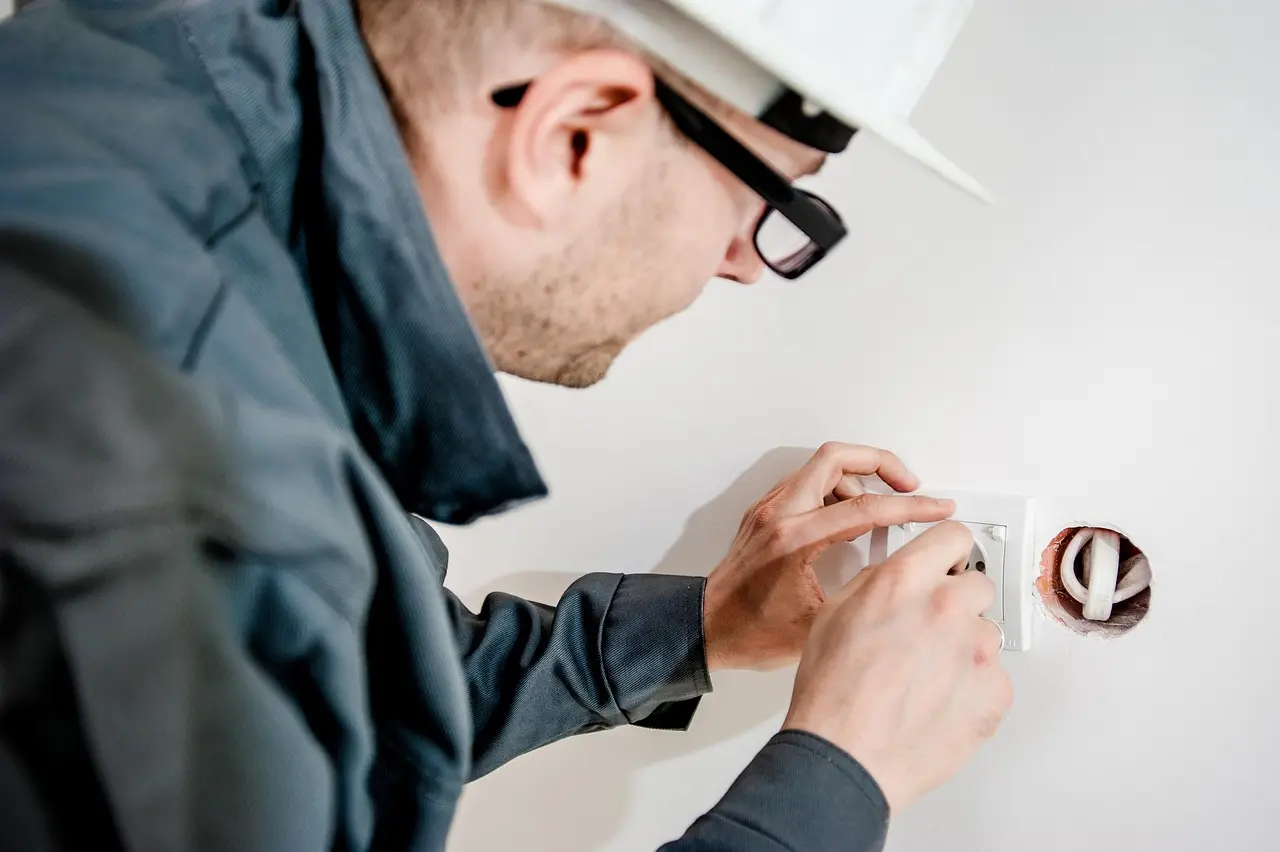

1. Reportez un repère de niveau à 1 m du sol fini sur chaque pièce, au laser ou au niveau à bulle. Tous les repères en découlent.
2. Tenez compte du revêtement à venir : chape, carrelage, parquet, plinthe. Ajoutez la correction sur le trait de niveau.
3. Marquez l’axe des boîtes et leur entraxe quand vous groupez plusieurs postes (l’entraxe usuel en appareillage encastré est de 71 mm).
4. Confrontez le tracé aux plans de cuisine, de salle d’eau et de mobilier avant de percer.
5. Faites valider les emplacements sensibles par le client ou le maître d’œuvre.

Choisir la boîte adaptée

• Maçonnerie, béton, brique : boîtes à sceller, diamètre usuel de 67 mm.
• Cloisons sèches : boîtes spécifiques à cramponner ou à griffes, adaptées à l’épaisseur de la plaque.
• Profondeur : choisissez-la selon l’appareillage, les raccordements et le nombre de conducteurs. Un appareillage multiple ou communicant demande souvent plus de place.
• Boîtes multipostes : pour les ensembles de commandes ou de prises regroupées.

Notre rayon de boîtes d’encastrement couvre ces configurations. Pensez à choisir en même temps la gamme d’appareillage : les prises et interrupteurs Schneider sont par exemple proposés avec des supports et des plaques assortis, ce qui facilite l’alignement et la finition.

Questions fréquentes

Quelle est la hauteur standard d’un interrupteur ?

La pratique courante place l’axe vers 1 m à 1,10 m du sol fini. Dans la plage 0,90 m à 1,30 m, vous restez conforme à l’exigence d’accessibilité.

À quelle hauteur poser une prise de courant ?

L’usage est d’environ 30 cm d’axe au sol fini. Le minimum normatif porte sur le bas de l’appareillage, à 5 cm du sol fini en logement. Pour une prise accessible, visez 0,90 m à 1,30 m.

Les prises de la cuisine suivent-elles la même règle ?

Non, celles du plan de travail se posent au-dessus de celui-ci. Il faut donc connaître la hauteur du plan, de la crédence et des meubles hauts avant de tracer.

Comment éviter de se tromper de hauteur avec une chape ou un carrelage à venir ?

Reportez un repère de niveau à 1 m du sol fini estimé, en ajoutant l’épaisseur du revêtement prévu. Vérifiez cette cote avec le client ou le carreleur avant de percer.
