Dimensionner un tableau neuf : rangées, modules et réserve de 20 %

Vous arrivez sur un chantier neuf, les plans sont validés et le client a déjà vu un coffret « qui fait l’affaire » dans une grande surface. Reste à savoir s’il contiendra vraiment tout : protections, différentiels, contacteur, parafoudre, module domotique, et la place pour la future borne de recharge. Un tableau trop juste se paie en reprise de câblage, en second coffret ajouté à la hâte ou en retour sur chantier.

À l’inverse, un coffret surdimensionné pèse sur la marge, complique l’encastrement et laisse des rangées vides. La bonne démarche est un comptage rigoureux, de la liste des circuits jusqu’au nombre de rangées, avec la réserve exigée par la NF C 15-100 intégrée dès le départ.

Cet article détaille une méthode en plusieurs étapes, illustrée par trois cas types : un studio, un T3 et une maison avec IRVE et domotique. Les nombres de modules donnés sont des ordres de grandeur : vérifiez toujours la largeur réelle sur la fiche technique de chaque référence.

Pourquoi le dimensionnement du tableau se joue avant le choix du coffret

Le coffret n’est que le résultat d’un calcul. Si vous choisissez d’abord la gamme ou le format, vous adaptez ensuite les circuits à la boîte, alors que c’est l’installation qui doit dicter le contenant. Dimensionner en amont permet aussi de :

• fixer la profondeur d’encastrement et la réservation dans la cloison ou la GTL avant que le gros œuvre ne soit refermé ;
• prévoir le bon nombre de peignes, de borniers et de goulottes ;
• chiffrer le matériel avec précision, sans marge de sécurité « au feeling » ;
• présenter au client un tableau cohérent avec les évolutions probables (chauffage, borne, volets).

Le dimensionnement suit donc toujours le même ordre : circuits, modules, réserve, rangées, coffret, finition.

Recenser les circuits : le point de départ du comptage des modules

Partez du schéma de principe ou, à défaut, d’une liste pièce par pièce. Pour chaque circuit, notez la fonction, le calibre de protection et le type de différentiel associé. Gardez trois catégories distinctes :

1. Les circuits de base : éclairage, prises de confort, prises de la cuisine, volets roulants, VMC.
2. Les circuits spécialisés : plaque de cuisson, four, lave-linge, lave-vaisselle, chauffe-eau, sèche-linge, chauffage électrique.
3. Les circuits à venir : borne IRVE, climatisation, pompe à chaleur, extension de la maison. Même sans installation immédiate, ils influencent la réserve et le choix des rangées.

Notez aussi le nombre de différentiels nécessaires. La NF C 15-100 impose de répartir les circuits sur plusieurs interrupteurs différentiels et limite le nombre de circuits protégés par un même différentiel. Le type du différentiel (AC, A, voire B pour certaines bornes) dépend des récepteurs : référez-vous à la notice de l’appareil et à la norme.

Compter les modules : disjoncteurs, différentiels, contacteurs et auxiliaires

Un module correspond à 18 mm de largeur de rail DIN. Faites le comptage en additionnant ligne par ligne, sans oublier les appareils « annexes » qui occupent souvent plus de place qu’on ne le pense.

Les protections et différentiels

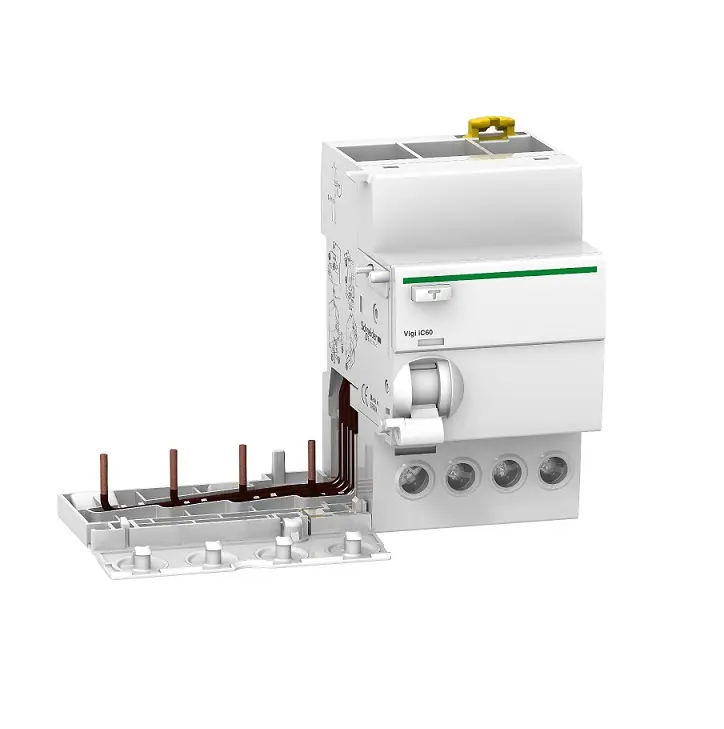

Dans la plupart des gammes, un disjoncteur phase + neutre occupe 1 module, un interrupteur différentiel bipolaire 2 modules. Les gammes diffèrent, il faut donc vérifier chaque fiche : le choix des disjoncteurs et appareillage modulaire influe directement sur le décompte. Les disjoncteurs à vis ou à connexion automatique, les différentiels à départ vers le haut ou le bas, ou les blocs différentiels adaptables n’ont pas la même largeur selon les marques.

Les auxiliaires et appareils de commande

C’est là que le comptage dérape le plus souvent. Pensez à ajouter :

• le contacteur jour/nuit ou heures creuses (en général 1 module) ;
• le délesteur, selon les modèles ;
• les télérupteurs, minuteries et programmateurs ;
• le parafoudre et son disjoncteur de déconnexion éventuel ;
• le transformateur de sonnette ou l’alimentation TBTS ;
• les modules domotique : alimentation, passerelle, actionneurs ;
• le bornier de répartition de neutre et de terre, lorsqu’il est monté sur le rail.

Tenez un tableur ou une simple feuille avec une colonne par type d’appareil et une ligne pour le total. Ce document sert aussi de pièce justificative auprès du client.

Appareil	Largeur indicative	À vérifier
Disjoncteur phase + neutre	1 module	Gamme et calibre
Interrupteur différentiel 2P	2 modules	Type AC, A ou autre
Contacteur jour/nuit	1 module en général	Version avec ou sans commande manuelle
Parafoudre	Variable selon le modèle	Présence d’un disjoncteur associé
Alimentation et modules domotique	Variable selon le système	Notice du fabricant

Appliquer la réserve de 20 % : ce que dit la NF C 15-100 et comment la calculer

Pour les logements, la NF C 15-100 demande de prévoir dans le tableau de répartition une réserve d’au moins 20 % de la capacité utile, afin de permettre des évolutions sans remplacer le coffret. Consultez toujours le texte de la norme et la notice du coffret pour les cas particuliers (tertiaire, locaux professionnels, tableaux divisionnaires).

En pratique, la méthode la plus simple est la suivante :

1. additionner tous les modules équipés (protections, différentiels, auxiliaires) ;
2. multiplier ce total par 1,2 ;
3. arrondir au module supérieur ;
4. choisir le nombre de rangées dont la capacité totale couvre ce résultat.

Exemple : 25 modules équipés × 1,2 = 30 modules à prévoir. Avec des rangées de 13 modules, deux rangées donnent 26 places, c’est insuffisant : il en faut trois.

Un point d’attention : la réserve ne doit pas être comptée comme « des places théoriques » condamnées par le câblage. Répartissez-la pour qu’elle soit exploitable, idéalement en fin de chaque rangée, avec la place de passer les câbles et les peignes.

Choisir le nombre de rangées et le format du coffret (largeur, profondeur, fixation)

Une fois le total connu, trois choix s’imposent.

Largeur et nombre de rangées

Dans les gammes résidentielles, les rangées de 13 modules sont très répandues, mais d’autres formats existent (par exemple 18 ou 24 modules par rangée selon les gammes). Un coffret plus large mais moins haut limite le nombre de rangées, facilite le câblage mais demande plus de place sur la paroi. Pour comparer les formats, parcourez la sélection de tableaux électriques et coffrets et vérifiez la capacité en modules, pas seulement le nombre de rangées.

Un coffret ou plusieurs ?

Au-delà de quatre ou cinq rangées, ou si des ensembles fonctionnels sont bien distincts (domotique, IRVE, circuits de puissance), deux coffrets peuvent s’avérer plus pertinents : plus facile à câbler et à maintenir, mieux adapté à l’emplacement disponible. Un coffret supplémentaire dédié à la domotique ou à la recharge garde le tableau principal lisible.

Profondeur et fixation

• Encastré : adapté à une cloison sèche ou à la maçonnerie, il impose de vérifier la profondeur disponible, notamment pour les appareils volumineux ou les modules domotique.
• Saillie : utile en rénovation ou dans un local technique, mais moins discret.
• Intégré à la GTL : respectez les dimensions de la gaine et l’accessibilité des appareils.

Contrôlez enfin le dégagement devant le tableau et la hauteur des rangées selon l’implantation retenue.

Cas pratiques : studio, T3, maison avec IRVE et domotique

Les exemples ci-dessous sont volontairement simplifiés. Adaptez-les aux plans réels, à la surface et aux règles applicables à votre chantier.

Le studio

Huit circuits : éclairage, prises de confort, prises de cuisine, plaque de cuisson, lave-linge, chauffage, chauffe-eau, VMC. Comptage : 8 disjoncteurs (8 modules), 2 différentiels (4 modules), 1 contacteur (1 module), soit 13 modules. Avec 20 % de réserve : 13 × 1,2 = 15,6, arrondi à 16 modules. Deux rangées de 13 modules s’imposent.

Le T3

Dix-sept circuits : deux d’éclairage, trois de prises de confort, deux pour la cuisine, plaque, four, lave-linge, lave-vaisselle, chauffe-eau, trois circuits de chauffage, VMC et volets roulants. Comptage : 17 disjoncteurs, 3 différentiels (6 modules), contacteur et délesteur (2 modules), soit 25 modules. Réserve : 25 × 1,2 = 30 modules. Résultat : trois rangées de 13 modules (39 places).

La maison avec IRVE et domotique

Environ vingt-quatre circuits, cinq différentiels dont un dédié à la borne (10 modules), contacteur, délesteur, parafoudre, alimentation et modules domotique (une douzaine de modules). Total estimé : 24 + 10 + 12 = 46 modules. Réserve : 46 × 1,2 = 55,2, soit 56 modules. Quatre rangées de 13 (52) ne suffisent pas. Deux solutions : cinq rangées (65 places) ou deux coffrets, un tableau principal de trois rangées (39) et un coffret IRVE/domotique de deux rangées (26).

Cas	Modules équipés	Avec réserve	Configuration retenue
Studio	13	16	2 rangées de 13
T3	25	30	3 rangées de 13
Maison IRVE + domotique	46	56	5 rangées ou 2 coffrets

Pour les chantiers répétitifs ou les délais serrés, un tableau électrique pré-équipé peut faire gagner du temps de câblage, à condition de vérifier que la composition correspond bien au comptage réalisé.

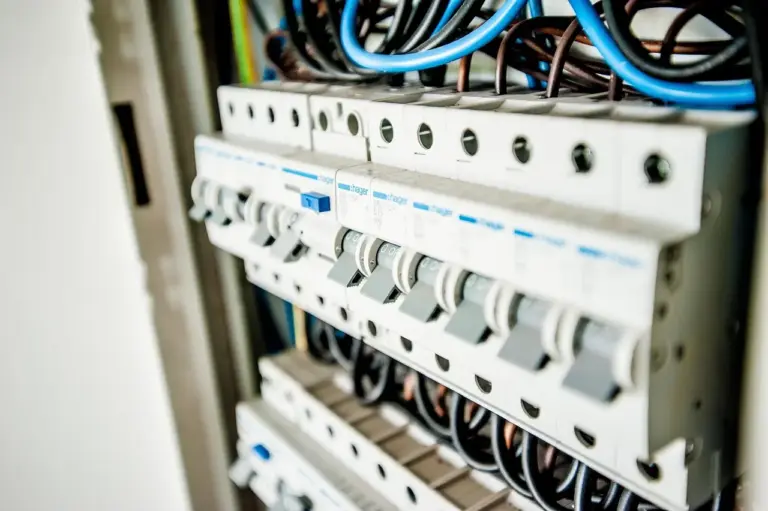

Câblage, peignes et finition : anticiper l’encombrement réel dans le coffret

Le nombre de modules ne dit pas tout : un coffret calculé « au module près » devient vite difficile à câbler. Quelques points à contrôler avant de valider la commande :

• Peignes et alimentation : vérifiez la longueur, le courant admissible et la compatibilité avec les appareils. Un peigne ne se coupe pas n’importe où.
• Passage des conducteurs : les gaines et goulottes doivent laisser la place aux sections les plus fortes (chauffe-eau, plaque, borne). Gardez le rayon de courbure en tête.
• Repérage : réservez la place pour les étiquettes de circuits et le plastron. Un repérage clair fait gagner du temps à chaque intervention.
• Embouts et bornes : respectez le nombre de conducteurs admis par borne et utilisez des embouts adaptés aux sections.
• Accès aux vis : laissez le dégagement nécessaire pour les outils sur les appareils les plus bas ou les plus proches des bords.

Enfin, faites un montage à blanc sur le papier : disposez les appareils rangée par rangée, du plus puissant au plus léger, avec les différentiels en tête de chaque groupe et la réserve en fin de rangée.

Questions fréquentes

La réserve de 20 % s’applique-t-elle aux rangées ou aux modules ?

Elle se calcule sur la capacité du tableau en modules, pas sur le nombre de rangées. On additionne les modules équipés, on applique 20 % et on arrondit au module supérieur, puis on choisit le nombre de rangées nécessaire.

Peut-on réduire la réserve si le client ne prévoit aucune évolution ?

Pour un logement, la réserve fait partie des exigences de la NF C 15-100. Mieux vaut la respecter plutôt que de risquer un tableau non conforme ou impossible à faire évoluer, même si le client n’a pas de projet immédiat.

Faut-il compter le disjoncteur de branchement dans les modules ?

Cela dépend de l’implantation : s’il est placé dans la GTL ou dans un autre coffret, il ne s’intègre pas au tableau de répartition. S’il est dans le même coffret, comptez-le comme un appareil à part entière.

Vaut-il mieux un seul grand coffret ou deux coffrets ?

Au-delà de quatre ou cinq rangées, ou pour regrouper des fonctions distinctes comme l’IRVE ou la domotique, deux coffrets sont souvent plus pratiques. Tout dépend de l’espace disponible, du câblage et de l’accessibilité.

Conclusion : un tableau bien dimensionné, c’est un chantier plus serein

Recenser les circuits, compter chaque module, ajouter la réserve et choisir ensuite seulement le nombre de rangées : cette méthode évite à la fois le coffret trop juste et la dépense inutile. Pour valider votre choix de coffret, de protections ou de peignes, retrouvez toute la gamme sur la boutique Elecpromo, ou passez nous voir au magasin, 158 rue Diderot à Pantin. Notre équipe vous conseille aussi par téléphone au 01 87 70 61 00 ou par e-mail à contact@elecpromo.com.
