FAQ

TABLEAUX ÉLECTRIQUES ET ACCESSOIRES

La différence entre un interrupteur différentiel type A et type AC ?

  • Interrupteurs différentiels de type AC
    • Les interrupteurs différentiels de type AC protègent les circuits électriques qui alimentent les appareils standards comme les circuits de prises de courant, les circuits d’éclairage ou bien encore les circuits chauffage.
  • Interrupteurs différentiels de type A
    • Concernant les types A, ils sont conçus pour protéger des appareils électriques et électroménagers créant des courants continus (plaques de cuisson, lave-linge, etc.).
  • Interrupteurs différentiels de type Hpi
    • Les interrupteurs différentiels de type Hpi sont adaptés à la protection des appareils électriques qui ne doivent pas être soumis à des coupures de courant intempestives. C’est le cas des congélateurs, des véhicules électriques, et de bon nombre d’appareils électroniques ou numériques, en particulier les ordinateurs.

    Le contacteur jour/nuit, aussi appelé relais chauffe-eau, est comme son nom l’indique dédié à l’alimentation électrique d’un chauffe-eau à accumulation dit cumulus. Cette horloge est réglée pour actionner le contacteur sur des plages horaires d’heures creuses définies par ERDF, généralement de 2 h à 7 h le matin et de 14 h à 17 h l’après-midi. Pour réaliser ce branchement, vous aurez besoin de 2 disjoncteurs divisionnaires, un de 2A, un de 20A, et bien entendu un contacteur jour/nuit.

    Avant, choisir une ampoule se résumait à savoir si elle était à douille ou baïonnette et sa puissance. Aujourd’hui, choisir une ampoule nécessite de déterminer :

    • le culot parmi la vingtaine existant ;
    • le type d’ampoule :
      • à incandescence, pas chère à l’achat mais énergivore, allumage immédiat (installation toute pièce) ;
      • halogène, réduit de 30 % la consommation, allumage immédiat (installation dans les lieux de passages, en extérieur), durée de vie de 2 ans ;
      • fluo compacte ou basse consommation, économique, allumage progressif (installation pièce à vivre), durée de vie de 6 à 12 ans ;
      • led, la plus économique, allumage immédiat, durée de vie 15 ans env., (installation intérieur et extérieur). La lumière bleue est phototoxique pour l’œil (en particulier pour les enfants). Choisir une led dimmable pour les lampes avec variateur de lumière.
    • la puissance en watts (W), plus la valeur est haute, plus l’ampoule consomme d’électricité ;
    • la luminosité en lumens (lm), plus la valeur est haute, plus l’ampoule éclaire. L’équivalent avec une ampoule à incandescence donne :
      • 1 055 lm pour une 75 W ;
      • 806 lm pour une 60 W ;
      • 470 lm pour une 40 W ;
      • 249 lm pour une 25 W ;
    • la diffusion de lumière en candelas (cd), plus la valeur est haute, plus l’ampoule diffuse la lumière (1 cd = diffusion équivalente à une bougie, 1 cd correspond à 1 W d’une ampoule à incandescence ) ;
    • le rendu de l’éclairage avec l’indice de rendu des couleurs (IRC), 80 pour du fonctionnel, 100 pour une lumière blanche (lumière du jour) ;
    • la température des couleurs en degrés kelvins (°K), plus la valeur est haute, plus la couleur est froide (6500°K correspond à la lumière du jour, 4000°K à une lumière douce, 2700°K à une lumière chaude) ;
    • la consommation énergétique, de A+++ (économique) à G (énergivore) ;
    • le nombre d’heures de fonctionnement ou d’années (de 2 ans à 25 ans) ;
    • le nombre d’allumages (préférer une valeur haute pour les couloirs et salles de bains).

    Le critère essentiel est bien entendu la taille du logement. Plus votre maison ou appartement dispose de pièces et plus vos besoins en électricité seront importants. Il est donc essentiel de choisir un tableau électrique selon la surface de la maison ou de l’appartement à équiper. Un petit appartement n’aura pas besoin du même tableau électrique qu’une grande maison. Le coffret électrique doit pouvoir être évolutif afin de répondre à de nouveaux besoins. À savoir, il faut toujours prendre un tableau légèrement plus grand afin de se laisser une possibilité d’agrandissement en cas de besoins électriques supplémentaires. Voici donc les tailles des armoires électriques en fonction de la superficie du logement qui sont conseillées :

    • Pour un logement de 35m², il faut choisir un tableau électrique avec 2 rangées de modules.
    • Pour un logement entre 35m² et 100m², il faut choisir un tableau électrique avec 3 rangées de modules.
    • Pour un logement de plus 100m², il faut opter pour un tableau électrique avec 4 rangées de modules.

    FAQ

    INTERRUPTEURS ET PRISES

    Comment fait-on pour installer un interrupteur?

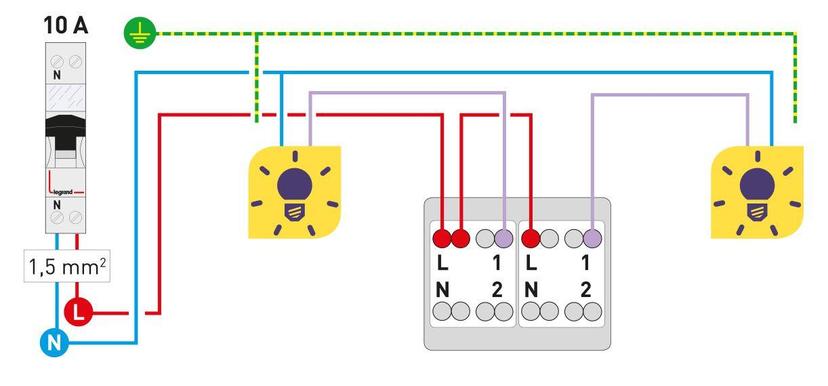

    Un interrupteur double allumage est un interrupteur doté de deux boutons de commande. Il sert à allumer/éteindre deux éclairages depuis un même endroit, sans encombrement supplémentaire. Il peut aussi être branché en double va-et-vient, associé à un second interrupteur. Concrètement, un interrupteur double allumage permet d’allumer et d’éteindre deux circuits d'éclairage depuis une même position dans la pièce. Ce type d’installation nécessite un branchement différent de celui qu’on utilise pour un point de commande simple. Voici comment faire. L'interrupteur simple allumage a pour but de commander un circuit d'éclairage. Le double allumage lui, a pour but de commander deux circuits d'éclairage. Ce dernier comporte deux touches, dédidée chacune à un circuit d'éclairage. Il est composé de deux interrupteurs électriques, intégrés dans un même mécanisme. Pour cette raison, l’interrupteur double allumage nécessite un raccordement à chaque circuit d'éclairage. La phase est commune aux deux interrupteurs. Avant d’installer votre interrupteur, commencez par mettre le circuit concerné hors tension (via le disjoncteur accessible sur le tableau électrique). Ensuite, menez à bien les premières étapes d’une installation d’interrupteur lambda, en perçant le trou et en plaçant la boîte d’encastrement. Puis, connectez les fils comme suit :

    • la phase sur la borne L du premier interrupteur
    • un autre fil de phase (généralement rouge) reliant les deux bornes L des deux interrupteurs entre eux
    • un fil reliant chaque interrupteur au point lumineux souhaité (borne 1 ou 2 selon modèle) en viloet dans notre exemple
    • un fil neutre et un fil de terre reliant les deux luminaires au tableau électrique.
    schneider eletric

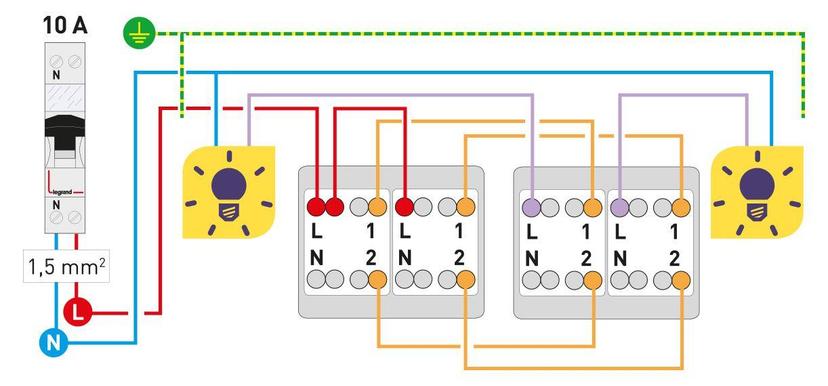

    Un interrupteur de ce type peut aussi servir à piloter un circuit double va-et-vient, c’est-à-dire à commander deux éclairages différents depuis quatre points de commande (deux points de commande par interrupteur double allumage). Une fois que vous aurez préparé votre installation de circuit va-et-vient, vous n’aurez plus qu’à connecter vos deux interrupteurs double allumage comme suit :

    • La phase sur la borne L du premier interrupteur ;
    • Pour le premier interrupteur double allumage seulement : un autre fil de phase (rouge) reliant les deux bornes L des deux interrupteurs entre eux ;
    • Pour le second interrupteur double allumage seulement : un fil reliant chaque interrupteur au point lumineux souhaité (sur les bornes L) ;
    • Deux fils navette (généralement couleur orange) reliant les deux interrupteurs double allumage entre eux (bornes 1 et 2) ;
    • Un fil neutre et un fil de terre reliant les deux luminaires au tableau électrique.
    Et voilà, vous n’avez plus qu’à tester votre double va-et-vient ! Sachez que tous les interrupteurs double allumage Legrand peuvent être utilisés en circuit simple comme en double va-et-vient. Pour en savoir plus, jetez un œil au guide de choix d’interrupteurs. Vous pouvez même installer des prises connectées Legrand !schneider eletric

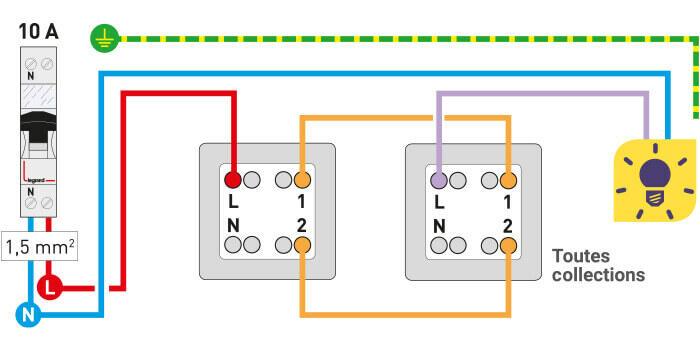

    L’interrupteur électrique 3 voies est une solution de commande d’éclairage qui permet d'allumer ou d’éteindre une source lumineuse depuis deux endroits différents d'une pièce (couloir, cuisine ouverte, chambre, etc.). Ce type de branchement, aussi appelé va-et-vient, implique le raccordement de deux interrupteurs électriques entre eux grâce à des fils électriques que l’on appelle des "navettes", qui viennent compléter le branchement de la phase d’un côté et du retour lampe de l’autre. Voici comment brancher un interrupteur électrique avec 3 fils.

    Brancher le premier interrupteur
    Le premier interrupteur est relié au tableau électrique par un circuit protégé grâce à un disjoncteur d’une intensité de 16 A maximum et des conducteurs de section 1.5 mm² minimum. Abaissez la commande du disjoncteur et vérifiez l’absence de tension à sa sortie avant toute intervention sur le circuit : le fil de phase, généralement rouge (voir les différentes couleurs utilisées), vient se raccorder sur la borne L de l’interrupteur il faut ensuite brancher les deux fils navette (d’une couleur différente de la phase) qui vont assurer la transmission de l’information entre les deux interrupteurs.schneider eletric
    Raccorder le deuxième interrupteur
    Le deuxième interrupteur est relié directement au luminaire : le retour lampe, un fil électrique violet, vient se raccorder sur la borne L de l’interrupteur les deux navettes viennent quant à elles se brancher sur les deux retours de l’interrupteur Il ne vous reste plus qu’à fixer les interrupteurs au mur et à poser les plaques de finition pour bénéficier du confort de votre nouveau va-et-vient.schneider eletric

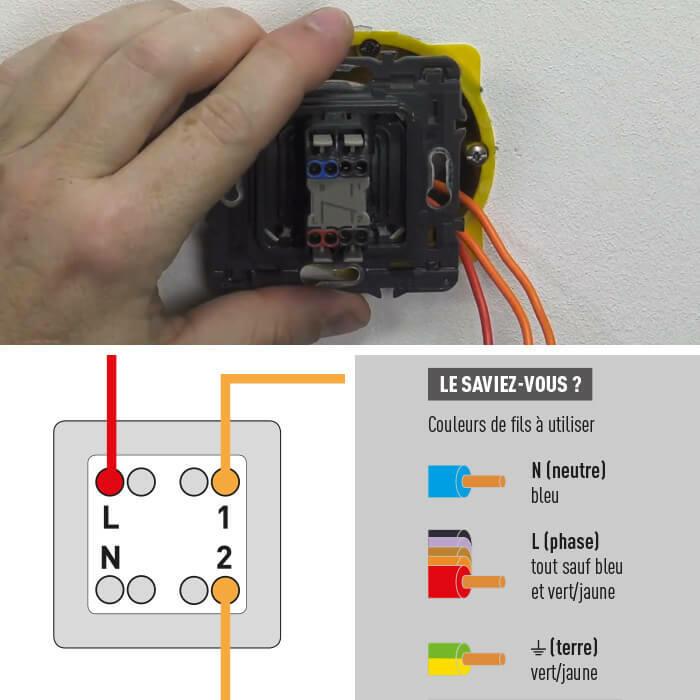

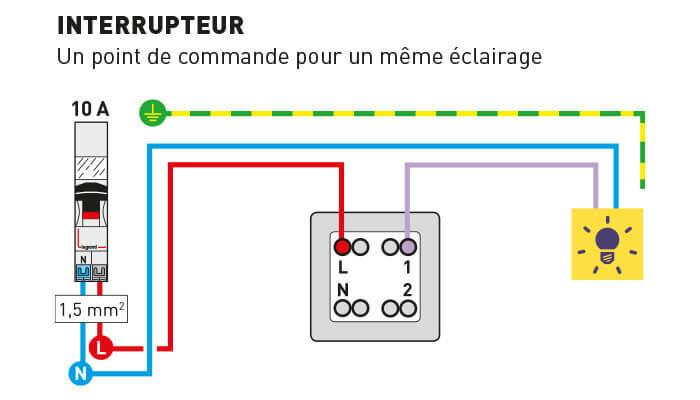

    Pour fixer un interrupteur, il vous suffit de suivre quelques étapes. D’abord, veillez à couper le courant au disjoncteur général puis vérifiez la présence d’une boîte d’encastrement conforme à votre type de mur. N’oubliez pas que le branchement d’un interrupteur est soumis à la norme N FC 15-100.

    Se préparer à fixer un interrupteur
    Lorsque le courant est coupé, vérifiez que les deux fils de couleur ressortent de la boîte et qu’ils sont dénudés. Raccordez-les ensuite en suivant le schéma électrique au dos de l’interrupteur. Le fil de phase de couleur rouge ou marron doit être raccordé à la borne L. Le second fil sera raccordé à la borne notée 1. Fixez l’interrupteur au mur à l’aide des deux vis sur le côté de l’interrupteur ou à l’aide des griffes fournies. Enfin, clipsez la plaque de finition bien horizontalement.schneider eletric
