Les bases indispensables de la rénovation électrique : comprendre son installation
15 min de lecture
Avant de se lancer dans une rénovation électrique, il est essentiel de comprendre comment fonctionne une installation. Beaucoup d’erreurs (câbles mal choisis, circuits sous-dimensionnés, protections inadaptées) viennent simplement d’un manque de repères. L’objectif de ce guide est de rendre tout cela clair, accessible et pratique pour réussir votre projet de rénovation.
Découvrez tout le matériel pour votre rénovation électrique sur Elecpromo.com
1. Comment fonctionne une installation électrique ?
Pour bien rénover, il faut d’abord comprendre comment une installation électrique est construite. Une installation, c’est avant tout un ensemble de trois blocs fondamentaux :
| Bloc | Fonction |
|---|---|
| Distribution | Circuits qui acheminent l’énergie |
| Protection | Dispositifs qui sécurisent l’installation |
| Utilisation | Appareillages pour utiliser l’électricité au quotidien |
Les notions essentielles
Dans une rénovation, vous allez rencontrer plusieurs notions fondamentales :
| Notion | Définition | Unité |
|---|---|---|
| Tension | La « pression » électrique fournie par le réseau | Volts (V) |
| Intensité | Le débit de courant qui circule dans un circuit | Ampères (A) |
| Puissance | L’énergie consommée par un appareil | Watts (W) |
Phase, neutre, terre : le trio incontournable
Chaque installation repose sur trois conducteurs essentiels :
- La phase : elle alimente les appareils (c’est la « route aller » du courant)
- Le neutre : il permet au courant de revenir vers le réseau (la « route retour »)
- La terre : elle protège les personnes en cas de défaut électrique
Une fois ces notions comprises, tout devient beaucoup plus logique !

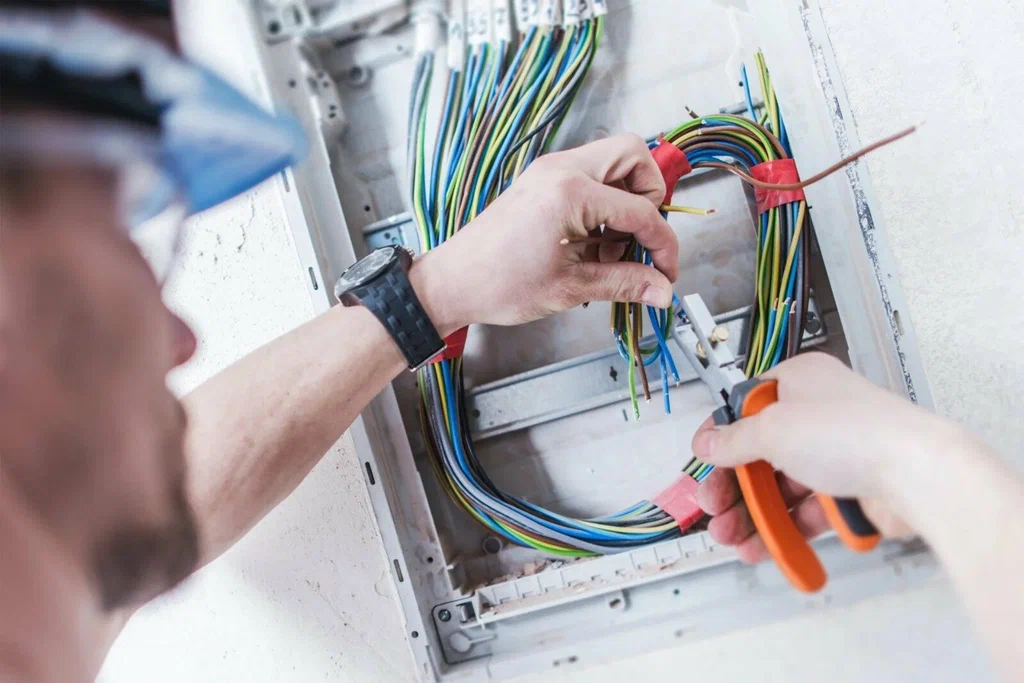

2. Le tableau électrique : le cerveau de l’installation
À quoi sert le tableau électrique ?
Le tableau électrique est le point central de toute installation. C’est lui qui :
- Distribue l’énergie dans chaque pièce du logement
- Organise les circuits de manière structurée
- Protège les occupants et les équipements
- Garantit la conformité de l’ensemble
On peut le comparer à un poste de commandement : chaque circuit y commence, y est protégé et s’y connecte de manière organisée. Sans lui, impossible d’avoir une installation sûre et fonctionnelle.
Dans le cadre d’une rénovation, un tableau bien conçu facilite les travaux, limite les risques et assure une installation conforme à la norme NF C 15-100.
Les éléments principaux du tableau
| Élément | Fonction |
|---|---|
| Disjoncteur général (AGCP) | Coupe l’alimentation de tout le logement en cas de problème grave. Point de limite entre l’installation publique et privée |
| Interrupteurs différentiels | Protègent les personnes contre les risques d’électrocution en détectant les fuites de courant |
| Disjoncteurs divisionnaires | Protègent chaque circuit individuellement (prises, éclairage, électroménager) |
| Peignes d’alimentation | Facilitent le câblage et la connexion des protections |
| Borniers | Regroupent les conducteurs (phase, neutre, terre) |
3. Les câbles : comment circule l’énergie ?
Phase, neutre, terre dans les câbles
Dans chaque câble électrique, on retrouve généralement trois conducteurs, chacun identifiable par sa couleur :
| Conducteur | Couleur | Fonction |
|---|---|---|
| Phase | Rouge, marron ou noir | Apporte l’électricité à l’appareil |
| Neutre | Bleu | Permet au courant de revenir vers le réseau |
| Terre | Vert/jaune | Protège les personnes en cas de défaut |
Ces trois conducteurs assurent une circulation du courant à la fois efficace et sécurisée.
Comprendre les sections de câbles
La section d’un câble, exprimée en mm², correspond à la surface de son conducteur. Plus la section est grande, plus le câble peut supporter un courant important.
| Section | Usage | Protection |
|---|---|---|
| 1,5 mm² | Circuits d’éclairage | Disjoncteur 10 A ou 16 A |
| 2,5 mm² | Circuits de prises | Disjoncteur 16 A ou 20 A |
| 4 mm² | Certains circuits spécialisés | Disjoncteur 20 A ou 25 A |
| 6 mm² | Plaques de cuisson | Disjoncteur 32 A |
| 10 mm² | Chauffe-eau haute puissance | Selon installation |
Erreur à éviter : choisir une section trop faible. Un câble sous-dimensionné chauffe, vieillit mal et peut devenir dangereux. À l’inverse, un câble trop gros n’est pas dangereux mais coûte plus cher et complique la pose.
Les types de câbles en rénovation
| Type | Caractéristiques | Usage |
|---|---|---|
| Câble 3G | 3 conducteurs avec terre (ex: 3G2,5) | Circuits standards monophasés |
| Câble 5G | 5 conducteurs avec terre | Circuits triphasés |
| R2V / U1000 R2V | Rigide, pour installation fixe | Tableaux, circuits encastrés |
| H07V-U | Fil rigide simple | Câblage tableau, circuits fixes |
| H07V-K | Fil souple | Raccordements, flexibilité nécessaire |
| CR1-C1 | Résistant au feu | ERP, zones sensibles |
4. Les circuits électriques : comment tout se relie ?
Une installation électrique moderne est composée de plusieurs circuits, chacun dédié à un usage précis. Cette organisation permet d’assurer la sécurité, de simplifier les interventions et de respecter la norme NF C 15-100.
Circuits prises
Les circuits de prises alimentent les appareils du quotidien : TV, ordinateur, aspirateur, petit électroménager, etc.
| Paramètre | Valeur |
|---|---|
| Section du câble | 2,5 mm² |
| Type de câble | 3G2,5 mm² |
| Protection 8 prises max | Disjoncteur 16 A |
| Protection 12 prises max | Disjoncteur 20 A |
Conseil : Pour les zones à forte sollicitation (cuisine, bureau, atelier), multipliez les circuits pour éviter les surcharges.
Circuits éclairage
Les circuits d’éclairage alimentent les luminaires et interrupteurs de l’habitation.
| Paramètre | Valeur |
|---|---|
| Section du câble | 1,5 mm² |
| Type de câble | 3G1,5 mm² |
| Protection | Disjoncteur 10 A ou 16 A |
| Maximum | 8 points lumineux par circuit |
Schémas de commande courants :
- Simple allumage : un interrupteur commande un point lumineux
- Va-et-vient : deux interrupteurs commandent le même éclairage
- Télérupteur : plusieurs boutons poussoirs commandent un éclairage
Circuits spécialisés
Certains appareils nécessitent un circuit dédié pour fonctionner en toute sécurité. La norme NF C 15-100 impose ces circuits spécialisés.
| Appareil | Section | Protection | Observations |
|---|---|---|---|
| Four électrique | 2,5 mm² | 20 A | Circuit dédié obligatoire |
| Plaque de cuisson | 6 mm² | 32 A | Sortie de câble 32 A |
| Lave-linge | 2,5 mm² | 20 A | Circuit dédié obligatoire |
| Sèche-linge | 2,5 mm² | 20 A | Circuit dédié obligatoire |
| Lave-vaisselle | 2,5 mm² | 20 A | Circuit dédié obligatoire |

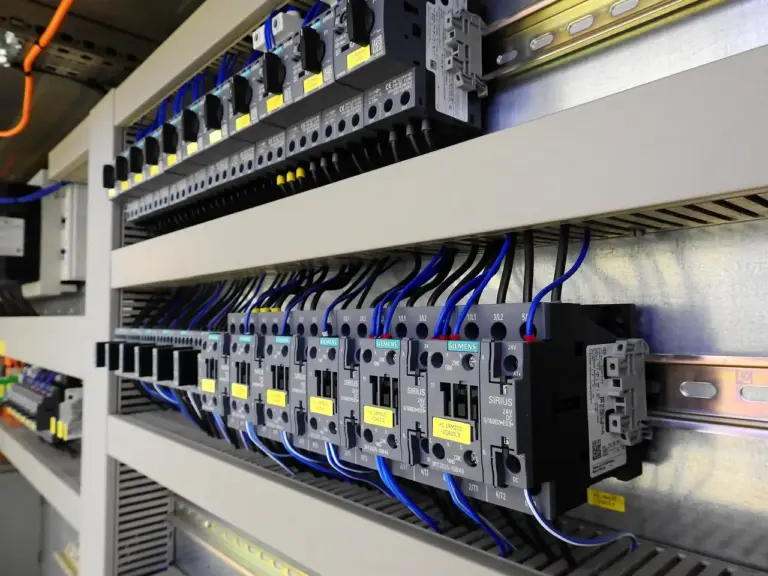

| Chauffe-eau | 2,5 mm² | 20 A | + contacteur jour/nuit si heures creuses |
| Congélateur | 2,5 mm² | 20 A | Recommandé sur différentiel dédié |
| VMC | 1,5 mm² | 2 A | Circuit dédié obligatoire |
5. Les dispositifs de protection
Une installation électrique fiable doit intégrer des dispositifs de protection capables d’agir en quelques millisecondes en cas de danger. Leur rôle : protéger les personnes et les circuits.
L’interrupteur différentiel
L’interrupteur différentiel est l’un des éléments les plus importants du tableau électrique. Sa mission : protéger les personnes contre les risques d’électrocution.
Fonctionnement : Il détecte les fuites de courant (par exemple si un appareil est défectueux ou si quelqu’un touche un fil sous tension) et coupe instantanément l’alimentation.
| Type | Sensibilité | Usage |
|---|---|---|
| Type AC | 30 mA | Circuits standards (éclairage, prises) |
| Type A | 30 mA | Circuits avec composante continue (plaques induction, lave-linge) |
| Type F | 30 mA | Circuits sensibles (congélateur, informatique) |
Obligation NF C 15-100 : Tout logement doit disposer d’au moins 2 interrupteurs différentiels 30 mA, dont au moins un de type A.
Le disjoncteur divisionnaire
Le disjoncteur divisionnaire protège chaque circuit individuellement :
- Il coupe en cas de surcharge (trop d’appareils en même temps)
- Il coupe en cas de court-circuit
- Il évite que tout le logement ne soit coupé d’un coup
Chaque disjoncteur est calibré selon le circuit qu’il protège : 10 A, 16 A, 20 A, 32 A, etc.
La mise à la terre
Souvent invisible mais absolument indispensable, la terre est un élément majeur de la sécurité électrique :
- Elle évacue le courant de défaut vers le sol en cas de problème
- Elle empêche l’électrisation des personnes
- Elle limite fortement les risques d’incendie
Important : Une installation sans terre ou mal reliée est une installation dangereuse. Assurez-vous de disposer d’une mise à la terre conforme.
6. Les appareillages du quotidien
Prises, interrupteurs, boîtes d’encastrement, mécanismes… Ce sont les éléments que vous manipulez quotidiennement. Même s’ils semblent simples, ils jouent un rôle essentiel dans le confort, la sécurité et la durabilité de votre installation.
Les prises électriques
Elles permettent de brancher vos appareils du quotidien. Leur qualité influence directement la sécurité et la longévité de vos équipements.
| Type de prise | Usage |
|---|---|
| Prise 2P+T 16A | Usage courant |
| Prise 2P+T 20A | Gros électroménager |
| Prise 32A | Plaque de cuisson |
| Prise RJ45 | Réseau informatique |
| Prise TV/SAT | Télévision |
| Prise USB | Recharge appareils |
Les interrupteurs
| Type | Fonction |
|---|---|
| Simple allumage | 1 interrupteur = 1 point lumineux |
| Va-et-vient | 2 interrupteurs = 1 point lumineux |
| Bouton poussoir | Utilisé avec télérupteur ou minuterie |
| Variateur | Réglage de l’intensité lumineuse |
| Détecteur de mouvement | Allumage automatique |
Les boîtes d’encastrement
Elles assurent le maintien, la protection et l’organisation du câblage dans les murs :
- Boîte simple : pour un mécanisme
- Boîte double/triple : pour plusieurs mécanismes alignés
- Boîte de dérivation : pour les raccordements et dérivations
- Boîte étanche : pour les pièces humides ou l’extérieur
7. Les normes NF C 15-100 simplifiées
La norme NF C 15-100 encadre toutes les installations électriques basse tension en France. Ses règles sont logiques : elles garantissent votre sécurité et assurent une installation durable.
Les points essentiels à retenir
Sections de câbles obligatoires
| Circuit | Section minimale | Protection |
|---|---|---|
| Éclairage | 1,5 mm² | 10 A ou 16 A |
| Prises | 2,5 mm² | 16 A ou 20 A |
| Plaque de cuisson | 6 mm² | 32 A |
| Four | 2,5 mm² | 20 A |
| Chauffe-eau | 2,5 mm² | 20 A |
Nombre minimum de circuits spécialisés
- 1 circuit plaque de cuisson (32 A)
- 1 circuit four (20 A)
- 1 circuit lave-linge (20 A)
- 1 circuit lave-vaisselle (20 A)
- 1 circuit VMC (2 A)
Protection différentielle obligatoire
| Surface logement | Nombre mini de différentiels |
|---|---|
| Jusqu’à 35 m² | 2 (dont 1 type A) |
| 35 à 100 m² | 3 (dont 1 type A) |
| Plus de 100 m² | 4 (dont 1 type A) |
Les volumes en salle de bain
La salle de bain est la zone la plus réglementée. Elle est divisée en volumes :
| Volume | Zone | Ce qui est autorisé |
|---|---|---|
| Volume 0 | Intérieur baignoire/douche | Rien (TBTS 12V max) |
| Volume 1 | Au-dessus baignoire/douche (2,25m) | Chauffe-eau, luminaire IPX4 min |
| Volume 2 | 60 cm autour volume 1 | Appareils classe II, IPX4 |
| Hors volume | Au-delà | Prises, appareils standard |
Réserve dans le tableau
La norme impose une réserve minimale de 20 % dans le tableau électrique pour permettre des évolutions futures.
8. Conclusion
Vous disposez maintenant des bases essentielles pour comprendre le fonctionnement d’une installation électrique moderne. Ces connaissances vous permettront de :
- Mieux planifier votre rénovation électrique
- Choisir le matériel adapté à chaque circuit
- Éviter les erreurs courantes
- Dialoguer efficacement avec les professionnels
- Vérifier la conformité de votre installation
Rappel important : Pour les travaux électriques complexes ou si vous avez le moindre doute, faites appel à un électricien professionnel. La sécurité électrique ne tolère pas l’approximation.
Retrouvez tout le matériel pour votre rénovation électrique sur Elecpromo.com : tableaux, disjoncteurs, câbles, appareillages et accessoires.
