Comment poser une goulotte électrique ?
8 min de lecture
La goulotte électrique est un équipement indispensable pour faire passer des câbles de manière discrète et sécurisée. Que ce soit pour une installation neuve ou une rénovation, elle permet de protéger et d’organiser votre câblage sans avoir à réaliser de saignées dans les murs. Ce guide vous explique tout ce qu’il faut savoir sur la goulotte électrique et les étapes pour une pose réussie.
Sommaire
- Qu’est-ce qu’une goulotte électrique ?
- Goulotte, plinthe ou moulure : quelle différence ?
- Comment bien choisir sa goulotte ?
- Les étapes de pose d’une goulotte électrique
- Conseils et bonnes pratiques
- FAQ
Découvrez notre gamme de goulottes et chemins de câbles sur Elecpromo.com
Qu’est-ce qu’une goulotte électrique ?

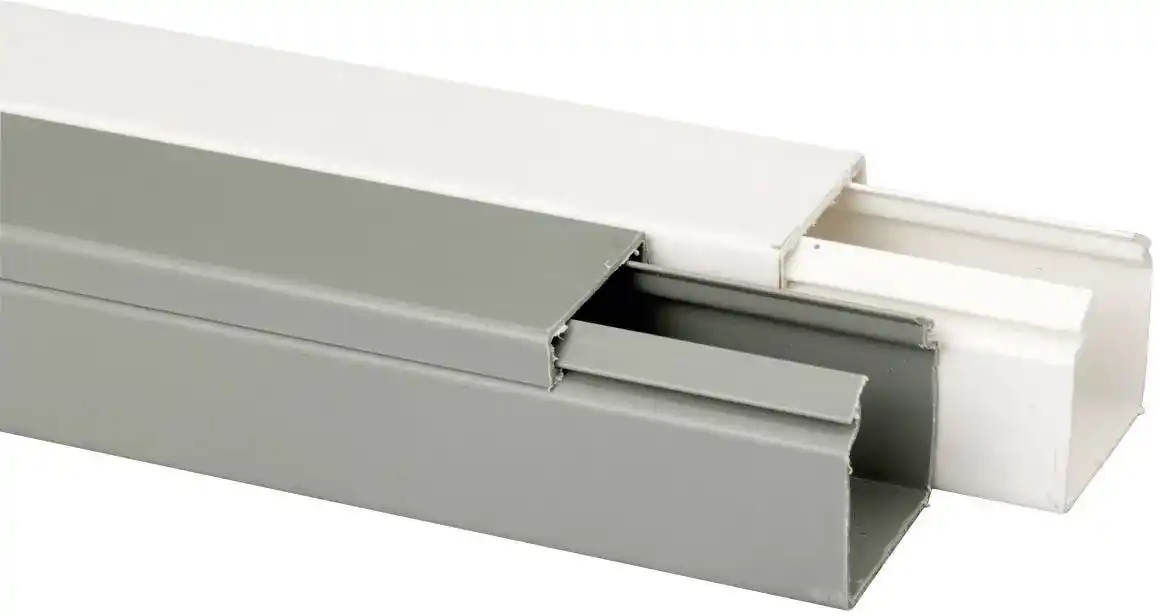

La goulotte électrique est un conduit de protection destiné à accueillir et dissimuler les câbles électriques. Elle remplit plusieurs fonctions essentielles :
| Fonction | Avantage |
|---|---|
| Protection | Préserve l’habitation des risques liés à l’électricité |
| Sécurité des câbles | Évite l’écrasement, les chutes d’objets et les dégradations |
| Installation simplifiée | Permet de faire circuler des câbles sans percer les murs ni réaliser de saignées |
| Esthétisme | Dissimule les fils électriques pour un rendu propre et soigné |
| Évolutivité | Facilite l’ajout ou la modification de circuits ultérieurement |
Goulottes avec appareillage intégré
Certains modèles de goulottes permettent d’y installer directement des prises de courant, des interrupteurs ou des prises RJ45. Cette solution est particulièrement pratique pour les bureaux et les espaces de travail où les besoins en connexions sont importants.
Goulotte, plinthe ou moulure : quelle différence ?
Pour dissimuler les câbles électriques en apparent, trois solutions principales s’offrent à vous :
La goulotte électrique
La goulotte offre des dimensions généreuses permettant de dissimuler plusieurs câbles simultanément. Elle se fixe généralement en hauteur sur les murs ou au plafond. C’est la solution idéale pour les espaces professionnels, les open spaces ou les installations nécessitant de nombreux câbles.
Avantages :
- Grande capacité de câblage
- Possibilité d’intégrer des appareillages
- Accès facile aux câbles pour modifications
La plinthe électrique
La plinthe électrique remplace la plinthe décorative classique et se positionne au ras du sol, le long des murs. Les câbles circulent ainsi discrètement en partie basse de la pièce.
Avantages :
- Intégration discrète dans le décor
- Installation le long des murs existants
- Idéale pour les rénovations
La moulure électrique
La moulure est un profilé de petite section qui se positionne autour des portes, au-dessus des plinthes ou sous le plafond. Elle convient pour le passage d’un nombre limité de câbles.
Avantages :
- Discrétion maximale
- Adaptée aux petits parcours
- Finition élégante
Tableau comparatif
| Critère | Goulotte | Plinthe | Moulure |
|---|---|---|---|
| Capacité | Élevée | Moyenne | Faible |
| Position | Mur / Plafond | Sol | Mur (haut ou bas) |
| Appareillage intégrable | Oui | Oui | Limité |
| Usage principal | Professionnel / Tertiaire | Résidentiel | Résidentiel |
Comment bien choisir sa goulotte ?
Plusieurs critères doivent guider votre choix pour sélectionner la goulotte adaptée à vos besoins.
Les dimensions
La taille de la goulotte détermine le nombre et le diamètre des câbles qu’elle peut accueillir. Les dimensions courantes vont de 20×10 mm pour les petits parcours à 150×60 mm pour les installations industrielles.
| Dimensions (L x H) | Usage recommandé |
|---|---|
| 20 x 10 mm | 1 à 2 câbles fins |
| 40 x 25 mm | 3 à 5 câbles |
| 60 x 40 mm | Installation moyenne |
| 100 x 50 mm | Installation importante |
| 150 x 60 mm et plus | Usage industriel / tertiaire |
Le niveau d’étanchéité (indice IP)
Pour une installation en pièce humide, en extérieur ou en environnement industriel, vérifiez l’indice de protection IP de la goulotte :
- IP40 : usage intérieur standard
- IP44 : protection contre les projections d’eau
- IP65 : étanche à la poussière et aux jets d’eau
Le type de fixation
Selon le support et vos préférences, plusieurs modes de fixation sont disponibles :
- Vissage : fixation solide et durable, adaptée à tous les supports
- Collage : pose rapide, idéale sur surfaces lisses
- Adhésif intégré : solution express pour les goulottes légères
Le matériau
| Matériau | Caractéristiques | Usage |
|---|---|---|
| PVC | Économique, léger, facile à découper | Résidentiel, tertiaire |
| Aluminium | Résistant, esthétique, bonne dissipation thermique | Tertiaire, industriel |
| Bois | Esthétique décorative | Résidentiel haut de gamme |
Le design et la couleur
Les goulottes sont disponibles en plusieurs coloris (blanc, gris, noir, effet bois) pour s’intégrer harmonieusement à votre décor. Certains fabricants proposent également des modèles à peindre.
Les étapes de pose d’une goulotte électrique
Matériel nécessaire
- Goulotte et accessoires (angles, jonctions, embouts)
- Mètre et crayon
- Niveau à bulle
- Scie à dos ou scie à métaux
- Perceuse et chevilles (pour fixation vissée)
- Tournevis
- Colle ou adhésif (selon le mode de fixation)
Étape 1 : Préparation et traçage
- Mesurez précisément le parcours de la goulotte
- Reportez les mesures sur la goulotte et découpez-la à la longueur souhaitée
- Tracez un repère au mur à l’aide du niveau à bulle pour garantir une pose bien droite
- Repérez les emplacements des fixations (tous les 40 à 50 cm environ)
Étape 2 : Fixation de la base
Selon le mode de fixation choisi :
Fixation par vissage :
- Percez les trous dans le mur aux emplacements repérés
- Insérez les chevilles adaptées au support
- Positionnez la base de la goulotte et vissez
Fixation par collage :
- Nettoyez et dégraissez la surface du mur
- Appliquez la colle sur la base de la goulotte
- Pressez fermement contre le mur et maintenez quelques secondes
Goulotte adhésive :
- Nettoyez la surface de pose
- Retirez le film protecteur de l’adhésif
- Appliquez la goulotte en pressant sur toute la longueur
Étape 3 : Passage des câbles
- Une fois la base fixée, passez les câbles à l’intérieur
- Respectez les règles de séparation des courants (voir ci-dessous)
- Laissez une marge de câble aux extrémités pour les raccordements
Étape 4 : Installation des accessoires et appareillages
Si votre goulotte intègre des prises ou interrupteurs :
- Positionnez les boîtiers d’appareillage aux emplacements prévus
- Raccordez les câbles aux mécanismes
- Fixez les appareillages dans la goulotte
Étape 5 : Fermeture
- Clipsez le couvercle de la goulotte sur toute la longueur
- Vérifiez que tous les éléments sont correctement enclenchés
- Installez les embouts de finition aux extrémités
Conseils et bonnes pratiques
Respect de la norme NF C 15-100
La norme électrique NF C 15-100 impose de séparer les câbles de courant fort (alimentation électrique) des câbles de courant faible (téléphone, informatique, TV) :
- Sans séparation : il est interdit de mélanger courant fort et courant faible dans le même compartiment
- Avec séparation : utilisez des goulottes à compartiments ou des cloisons de séparation
Calcul du taux de remplissage
Pour garantir une bonne dissipation thermique et faciliter les évolutions futures, ne remplissez pas la goulotte à plus de 40-50 % de sa capacité.
Accessoires indispensables
Pour une installation soignée, prévoyez les accessoires adaptés :
- Angles intérieurs et extérieurs : pour les changements de direction
- Jonctions : pour raccorder deux tronçons de goulotte
- Embouts : pour fermer proprement les extrémités
- Dérivations : pour créer des embranchements
Astuces de pose
- Commencez toujours par les angles et les points fixes
- Prévoyez une légère marge pour la dilatation (1-2 mm par mètre)
- Pour les découpes d’angle à 45°, utilisez une boîte à onglets
- Testez le clipsage du couvercle avant de fixer définitivement la base
FAQ
Quelle section de goulotte choisir pour mon installation ?
Calculez le nombre et le diamètre de vos câbles, puis choisissez une goulotte offrant au moins le double de capacité nécessaire. Cela permet une bonne aération et laisse de la place pour d’éventuels ajouts futurs.
Peut-on peindre une goulotte électrique ?
Oui, les goulottes en PVC peuvent être peintes avec une peinture adaptée aux plastiques. Poncez légèrement la surface et appliquez une sous-couche d’accrochage avant la peinture de finition.
Comment installer une goulotte dans un angle ?
Utilisez les accessoires d’angle (intérieur ou extérieur) prévus par le fabricant. À défaut, découpez les extrémités de la goulotte à 45° à l’aide d’une boîte à onglets pour un raccord propre.
La goulotte est-elle adaptée pour l’extérieur ?
Oui, à condition de choisir un modèle avec un indice de protection adapté (IP44 minimum) et des matériaux résistants aux UV et aux intempéries.
Peut-on faire passer des câbles informatiques et électriques ensemble ?
Non, sauf si vous utilisez une goulotte à compartiments séparés ou une cloison de séparation. La norme NF C 15-100 impose cette séparation entre courants forts et courants faibles.
Quelle est la différence entre une goulotte et un chemin de câbles ?
Le chemin de câbles est une structure ouverte (en forme de U ou de grille) utilisée principalement dans les faux-plafonds et les locaux techniques. La goulotte est un conduit fermé avec couvercle, destiné aux installations visibles.
Conclusion
La pose d’une goulotte électrique est une opération accessible qui permet de sécuriser et d’organiser votre câblage tout en préservant l’esthétique de votre intérieur. En choisissant le modèle adapté à vos besoins et en respectant les étapes de pose, vous obtiendrez une installation propre, évolutive et conforme aux normes.
Pour les installations complexes ou si vous avez des doutes sur les raccordements électriques, n’hésitez pas à faire appel à un électricien professionnel.
