Comment brancher une prise électrique extérieure de manière sécurisée?
11 min de lecture
Installer une prise électrique extérieure est une opération courante mais qui nécessite une attention particulière pour garantir la sécurité et la durabilité de l’installation. Les prises extérieures sont exposées aux intempéries, à l’humidité et à d’autres conditions environnementales difficiles, ce qui rend leur mise en œuvre plus complexe que celle des prises intérieures.
Sommaire
- Matériel nécessaire pour l’installation
- Comprendre les composants d’une prise extérieure
- Normes et réglementations
- Étapes préliminaires avant l’installation
- Choix de l’emplacement
- Installation du boîtier de dérivation
- Branchement des fils électriques
- Fixation de la prise
- Test et vérification
- Conseils pour une installation réussie
- Problèmes courants et solutions
- Entretien et maintenance
- FAQ
Découvrez notre gamme de prises étanches et appareillage extérieur sur Elecpromo.com
Matériel nécessaire pour l’installation
Pour installer une prise électrique extérieure, vous aurez besoin des outils et matériaux suivants :
Outils indispensables
| Outil | Utilisation |
|---|---|
| Tournevis plat et cruciforme | Vissage et dévissage des différentes parties |
| Pince coupante | Coupe des fils électriques |
| Pince à dénuder | Retrait de l’isolant des conducteurs |
| Testeur de tension (VAT) | Vérification de l’absence de courant |
| Niveau à bulle | Alignement correct de la prise |
| Perceuse avec mèche adaptée | Perçage des trous de fixation |
Matériaux requis
- Prise électrique extérieure étanche : conforme aux normes en vigueur (IP44 minimum)
- Boîtier de dérivation étanche : pour protéger les connexions électriques
- Câble électrique : section 2,5 mm² pour les circuits prises extérieures
- Connecteurs : dominos ou bornes automatiques pour les raccordements
- Goulottes ou conduits : protection des câbles si installation en apparent
- Silicone d’étanchéité : protection contre l’humidité autour des boîtiers
- Chevilles et vis : adaptées au support (béton, brique, bois)
Rassemblez tout ce matériel avant de commencer pour éviter toute interruption pendant les travaux.
Comprendre les composants d’une prise extérieure
Les prises électriques extérieures se composent de plusieurs éléments spécifiquement conçus pour résister aux conditions climatiques.
La prise étanche
La prise étanche est conçue pour empêcher l’eau et l’humidité d’entrer en contact avec les connexions électriques. Elle est généralement équipée d’un clapet de protection qui se referme automatiquement lorsqu’elle n’est pas utilisée.
Le boîtier de dérivation étanche
Le boîtier de dérivation protège les connexions électriques. Il doit être correctement scellé pour éviter toute infiltration d’eau. Les entrées de câbles sont équipées de presse-étoupes pour maintenir l’étanchéité.
Les bornes de connexion
Les bornes de connexion sont les points où les fils électriques sont raccordés à la prise. Elles sont clairement identifiées pour faciliter le branchement :
- L : phase
- N : neutre
- ⏚ : terre
Goulottes et conduits
Les goulottes et conduits protègent les câbles électriques et les maintiennent en place. Ils préviennent les dommages mécaniques et l’exposition aux intempéries.
Normes et réglementations
Il est essentiel de respecter les normes en vigueur lors de l’installation d’une prise électrique extérieure pour garantir la sécurité et la conformité.
Norme NF C 15-100
En France, la norme NF C 15-100 régit les installations électriques basse tension. Elle définit les exigences de sécurité pour la conception, la réalisation et l’entretien des installations électriques domestiques.
Indices de protection (IP)
Les prises extérieures doivent être conformes à des indices de protection minimaux :
| Indice IP | Protection | Usage |
|---|---|---|
| IP44 | Projections d’eau, corps solides > 1 mm | Extérieur abrité |
| IP55 | Jets d’eau, poussières | Extérieur exposé |
| IP65 | Jets d’eau puissants, étanche à la poussière | Extérieur très exposé |
| IP66 | Paquets de mer, étanche total | Environnement sévère |
Protection différentielle
Tout circuit extérieur doit être protégé par un interrupteur différentiel 30 mA pour assurer la protection des personnes contre les risques d’électrocution.
Importance du respect des normes
Une installation conforme garantit :
- La sécurité des occupants
- La prévention des risques d’incendie et d’électrocution
- La conformité pour la vente ou la location du bien immobilier
- La couverture par l’assurance en cas de sinistre
Étapes préliminaires avant l’installation
Avant de commencer, suivez ces étapes préliminaires pour garantir la sécurité et l’efficacité de votre travail.
Coupure de l’alimentation électrique
Cette étape est obligatoire et non négociable. Avant toute intervention :
- Coupez l’alimentation au niveau du disjoncteur général ou du disjoncteur du circuit concerné
- Vérifiez l’absence de tension avec un testeur (VAT) sur les fils que vous allez manipuler
- Condamnez le disjoncteur avec une étiquette « Travaux en cours »
Vérification des câbles et circuits
- Assurez-vous que les câbles sont en bon état et conformes aux normes
- Vérifiez que le circuit est correctement dimensionné (disjoncteur 16 A ou 20 A pour les prises)
- Contrôlez que le circuit est bien protégé par un différentiel 30 mA
Choix de l’emplacement
Le choix de l’emplacement est une étape clé pour garantir la sécurité et la fonctionnalité de l’installation.
Critères de sélection
| Critère | Recommandation |
|---|---|
| Accessibilité | Facilement accessible pour brancher les appareils |
| Protection | Sous un avant-toit, une terrasse couverte ou un auvent |
| Proximité | Proche de la source d’alimentation pour limiter la longueur des câbles |
| Sécurité | À l’abri des chocs mécaniques et projections d’eau directes |
| Hauteur | Minimum 30 cm du sol (1 m recommandé) |
Zones à éviter
- Proximité immédiate d’un point d’eau (piscine, fontaine, arrosage)
- Endroits exposés aux ruissellements
- Zones de passage de véhicules
- Emplacements exposés au soleil direct intense (vieillissement prématuré)
Préparation du site
- Nettoyez la surface de pose
- Marquez l’emplacement exact de la prise
- Utilisez un niveau à bulle pour tracer les repères
- Vérifiez l’absence de canalisations ou câbles dans le mur
Installation du boîtier de dérivation
Le boîtier de dérivation est essentiel pour protéger les connexions électriques des éléments extérieurs.
Préparation
- Nettoyez la surface du mur
- Percez les trous de fixation avec une mèche adaptée au support
- Insérez les chevilles appropriées
- Préparez les câbles en les dénudant sur environ 10-12 mm
Fixation du boîtier
- Positionnez le boîtier contre le mur
- Vérifiez le niveau et l’alignement
- Fixez solidement avec les vis fournies
- Installez les presse-étoupes pour les entrées de câbles
- Appliquez du silicone d’étanchéité autour du boîtier si nécessaire

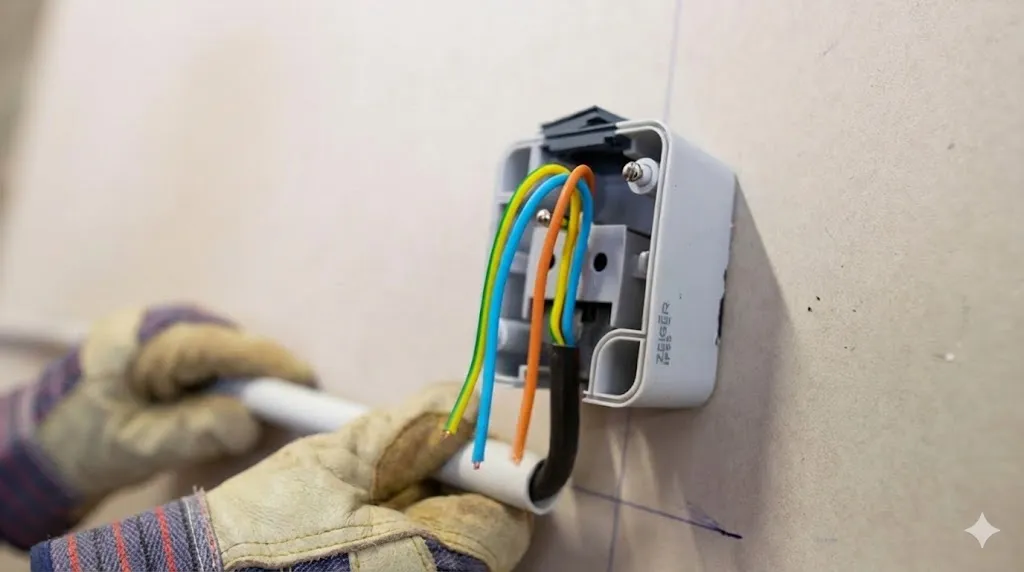

Branchement des fils électriques
Le branchement des fils est une étape cruciale qui détermine le bon fonctionnement et la sécurité de l’installation.
Schéma de câblage
Pour une prise extérieure standard, connectez les fils comme suit :
| Fil | Couleur | Borne |
|---|---|---|
| Phase | Rouge, marron ou noir | L |
| Neutre | Bleu | N |
| Terre | Vert/jaune | ⏚ |
Procédure de raccordement
- Dénudez les fils sur environ 10-12 mm
- Identifiez chaque conducteur par sa couleur
- Insérez les fils dans les bornes correspondantes
- Serrez fermement les vis de serrage
- Vérifiez qu’aucun brin de cuivre ne dépasse
- Tirez légèrement sur chaque fil pour vérifier la bonne tenue
Conseils pour les connexions
- Utilisez des connecteurs automatiques (type Wago) pour des raccordements fiables et rapides
- Pour les dominos, serrez fermement sans écraser le cuivre
- Évitez de trop plier les fils, ce qui pourrait endommager l’isolation
Fixation de la prise extérieure
Une fois les fils connectés, procédez à la fixation de la prise.
Positionnement
- Insérez la prise dans le boîtier de dérivation
- Vérifiez l’alignement et le niveau
- Assurez-vous que les fils ne sont pas pincés
Fixation
- Vissez la prise au boîtier avec les vis fournies
- Serrez progressivement et alternativement les vis
- Vérifiez que la prise est bien stable
Finition
- Installez la plaque de finition si applicable
- Vérifiez que le clapet de protection s’ouvre et se ferme correctement
- Appliquez un joint de silicone si nécessaire autour du boîtier
Test et vérification
Avant de considérer l’installation comme terminée, effectuez les tests de contrôle.
Rétablissement de l’alimentation
- Vérifiez une dernière fois toutes les connexions
- Fermez le boîtier de dérivation
- Retirez la condamnation du disjoncteur
- Remettez le disjoncteur en position marche
Tests à effectuer
| Test | Méthode | Résultat attendu |
|---|---|---|
| Présence de tension | Testeur VAT | Tension présente entre phase et neutre |
| Fonctionnement | Brancher un appareil | L’appareil fonctionne normalement |
| Différentiel | Bouton test du différentiel | Déclenchement immédiat |
| Étanchéité visuelle | Inspection | Aucun jour visible, clapet fonctionnel |
Conseils pour une installation réussie
Bonnes pratiques
- Utilisez du matériel de qualité : les économies sur le matériel peuvent coûter cher en cas de problème
- Respectez les sections de câbles : 2,5 mm² minimum pour les circuits prises
- Prévoyez une marge : laissez suffisamment de longueur de câble dans le boîtier pour faciliter les interventions futures
- Documentez votre installation : prenez des photos avant de refermer le boîtier
- Étiquetez le circuit : identifiez clairement le disjoncteur correspondant dans le tableau
Astuces de professionnel
- Appliquez de la graisse silicone sur les joints pour améliorer l’étanchéité
- Orientez les entrées de câbles vers le bas pour éviter l’infiltration d’eau
- Installez un petit auvent au-dessus de la prise pour une protection supplémentaire
- Utilisez des câbles avec gaine renforcée pour les passages exposés
Problèmes courants et solutions
La prise ne fonctionne pas
Causes possibles :
- Disjoncteur déclenché
- Mauvaise connexion d’un fil
- Fil coupé ou endommagé
Solutions :
- Vérifiez le disjoncteur
- Contrôlez toutes les connexions avec un testeur
- Inspectez visuellement les fils
La prise surchauffe
Causes possibles :
- Surcharge du circuit
- Mauvais serrage des connexions
- Section de câble insuffisante
Solutions :
- Réduisez la charge sur le circuit
- Coupez l’alimentation et resserrez toutes les connexions
- Faites vérifier l’installation par un électricien
La prise est mal fixée
Solutions :
- Resserrez les vis de fixation
- Utilisez des chevilles adaptées au support
- Remplacez le boîtier si endommagé
Infiltration d’eau
Solutions :
- Vérifiez l’état des joints et presse-étoupes
- Appliquez du silicone d’étanchéité
- Remplacez les éléments défectueux
Entretien et maintenance
Pour assurer la longévité et le bon fonctionnement de vos prises extérieures, un entretien régulier est nécessaire.
Vérifications annuelles
- Inspection visuelle : recherchez les traces de corrosion, de brûlure ou de décoloration
- Test du clapet : vérifiez qu’il s’ouvre et se ferme correctement
- Contrôle des connexions : resserrez si nécessaire (alimentation coupée)
- Test du différentiel : appuyez sur le bouton test
Nettoyage
- Utilisez un chiffon doux et sec
- Évitez les produits chimiques agressifs
- Nettoyez le clapet et les joints avec une brosse douce
- Vérifiez l’évacuation de l’eau si présence de gouttes
Remplacement
Remplacez immédiatement une prise si vous constatez :
- Des traces de surchauffe ou de brûlure
- Une corrosion importante
- Un clapet cassé ou manquant
- Des connexions desserrées récurrentes
Conclusion
Installer une prise électrique extérieure demande rigueur et respect des normes de sécurité. En suivant les étapes décrites dans ce guide et en utilisant du matériel adapté, vous pouvez réaliser cette installation avec succès. Une pose correcte garantit la sécurité et le bon fonctionnement de vos équipements électriques en extérieur.
En cas de doute sur vos compétences ou la complexité de l’installation, n’hésitez pas à faire appel à un électricien professionnel. La sécurité électrique n’est pas un domaine où l’approximation est permise.
FAQ
Comment assurer l’étanchéité d’une prise électrique extérieure ?
Utilisez des prises et boîtiers étanches (IP44 minimum), appliquez du silicone d’étanchéité autour des boîtiers, installez correctement les presse-étoupes et vérifiez que le clapet de protection fonctionne correctement.
Peut-on installer une prise électrique extérieure soi-même ?
Oui, avec les bonnes connaissances et les outils appropriés. Cependant, il est recommandé de faire vérifier l’installation par un professionnel pour garantir la conformité aux normes.
Quels sont les risques d’une mauvaise installation ?
Les risques incluent l’électrocution, les courts-circuits, les incendies et les dommages aux appareils électriques. Une installation non conforme peut également poser des problèmes pour l’assurance.
À quelle hauteur installer une prise électrique extérieure ?
La norme recommande une hauteur minimale de 30 cm du sol. Pour un meilleur confort d’utilisation et une protection accrue, une hauteur de 1 m est préférable.
Comment protéger une prise des intempéries ?
Installez-la dans un endroit abrité (sous un auvent, une terrasse couverte), utilisez une prise avec indice IP adapté et assurez-vous que le clapet de protection fonctionne correctement.
Quelle est la fréquence de vérification des prises extérieures ?
Il est recommandé de vérifier les prises extérieures au moins une fois par an, et après chaque épisode météorologique intense (orage, tempête, gel prolongé).
Quel disjoncteur pour une prise extérieure ?
Un disjoncteur de 16 A ou 20 A selon le nombre de prises sur le circuit, obligatoirement protégé par un interrupteur différentiel 30 mA.
Comment savoir si une prise extérieure est défectueuse ?
Les signes révélateurs sont : surchauffe, étincelles lors du branchement, mauvais fonctionnement des appareils connectés, traces de brûlure, corrosion visible ou clapet défectueux.
