Comment brancher un va-et-vient : guide complet avec schémas

Le va-et-vient est un montage électrique incontournable dans les habitations. Il permet de commander un même point lumineux depuis deux endroits différents, offrant un confort d’utilisation optimal dans les couloirs, escaliers et grandes pièces. Ce guide détaille le fonctionnement, le matériel nécessaire et les étapes de câblage pour réaliser une installation conforme et sécurisée.

---

Comprendre le fonctionnement du va-et-vient

Principe de base

Le va-et-vient utilise deux interrupteurs spéciaux reliés entre eux par des fils appelés « navettes ». Chaque interrupteur peut modifier le chemin du courant électrique, permettant d’allumer ou d’éteindre la lumière indépendamment de la position de l’autre interrupteur.

Différence avec un interrupteur simple

Caractéristique	Interrupteur simple	Va-et-vient
Points de commande	1	2
Nombre de bornes	2	3
Fils de liaison	1 (phase)	2 (navettes)
Usage typique	Petite pièce	Couloir, escalier, grande pièce

Applications courantes

Emplacement	Intérêt du va-et-vient
Couloir	Commande entrée + fond
Escalier	Commande haut + bas
Chambre	Commande porte + tête de lit
Garage	Commande porte + fond
Grande pièce	Commande depuis deux accès

---

Schéma de principe du va-et-vient

Bornes de l’interrupteur va-et-vient

Borne	Désignation	Fonction
L (ou C)	Commune	Arrivée phase (interrupteur 1) ou départ lampe (interrupteur 2)
1	Navette 1	Liaison entre les deux interrupteurs
2	Navette 2	Liaison entre les deux interrupteurs

Schéma de câblage

Tableau électrique
      │
      ├── Phase (L) ──────────► Borne L (Interrupteur 1)
      │                                    │
      │                         Borne 1 ───┼─── Navette 1 ───► Borne 1 (Interrupteur 2)
      │                         Borne 2 ───┼─── Navette 2 ───► Borne 2 (Interrupteur 2)
      │                                                                │
      │                                                         Borne L ───► Lampe
      │                                                                        │
      └── Neutre (N) ──────────────────────────────────────────────────────────┘
      │
      └── Terre (PE) ──────────────────────────────────────────────► Luminaire (si classe I)

Fonctionnement logique

Position Inter 1	Position Inter 2	État lampe
Navette 1	Navette 1	Allumée
Navette 1	Navette 2	Éteinte
Navette 2	Navette 1	Éteinte
Navette 2	Navette 2	Allumée

---

Matériel nécessaire

Liste des composants

Composant	Quantité	Spécifications
Interrupteur va-et-vient	2	Même gamme recommandée
Boîtier d’encastrement	2	Profondeur 40-50mm
Fil de phase	Selon distance	1,5 mm² rouge ou marron
Fil de neutre	Selon distance	1,5 mm² bleu
Fils de navette	2 × distance	1,5 mm² orange ou violet
Fil de terre	Selon besoin	1,5 mm² vert/jaune
Gaine ICTA	Selon parcours	Diamètre 16 ou 20mm
Dominos ou Wago	Selon besoin	Pour raccordements

Outils requis

Outil	Usage
Tournevis plat et cruciforme	Serrage bornes, fixation
Pince coupante	Coupe des fils
Pince à dénuder	Préparation des conducteurs
Scie cloche (Ø 67mm)	Perçage boîtiers encastrement
Testeur de tension (VAT)	Vérification absence tension
Mètre ruban	Mesures
Niveau à bulle	Alignement boîtiers
Tire-fil	Passage des câbles

Sections de câble recommandées

Circuit	Section minimale	Disjoncteur
Éclairage standard	1,5 mm²	10A ou 16A
Éclairage puissant (>2300W)	2,5 mm²	16A

---

Préparation de l’installation

Mesures de sécurité obligatoires

Étape	Action
1	Couper le disjoncteur du circuit concerné
2	Couper le disjoncteur général (recommandé)
3	Vérifier l’absence de tension avec un VAT
4	Condamner le tableau (étiquette « Travaux en cours »)
5	Porter des EPI (gants isolants, lunettes)

Emplacement des interrupteurs

Critère	Norme / Recommandation
Hauteur	90 cm à 1,30 m du sol
Distance porte	10-20 cm du chambranle
Accessibilité	Côté poignée de la porte
PMR	90 cm à 1,30 m, à 40 cm d’un angle

Vérifications préalables

Point de contrôle	Vérification
Circuit existant	Repérer phase, neutre, terre
Passage gaines	Tracé accessible
Compatibilité boîtier	Profondeur suffisante
Protection circuit	Disjoncteur 10A ou 16A

---

Étapes de l’installation

Étape 1 : Couper l’alimentation

Action	Détail
Repérer le disjoncteur	Circuit éclairage concerné
Basculer sur OFF	Position 0
Vérifier absence tension	VAT sur tous les conducteurs
Sécuriser	Étiquette ou cadenas

Étape 2 : Installer les boîtiers d’encastrement

Action	Détail
Tracer l’emplacement	Niveau à bulle
Percer avec scie cloche	Diamètre 67mm
Retirer le plâtre	Nettoyer le trou
Insérer le boîtier	Griffes ou scellement
Fixer solidement	Visser les pattes

Étape 3 : Passer les fils électriques

Parcours	Fils à passer
Tableau → Interrupteur 1	Phase (1,5 mm²)
Interrupteur 1 → Interrupteur 2	2 navettes (1,5 mm²)
Interrupteur 2 → Lampe	Retour lampe (1,5 mm²)
Tableau → Lampe	Neutre + Terre (1,5 mm²)

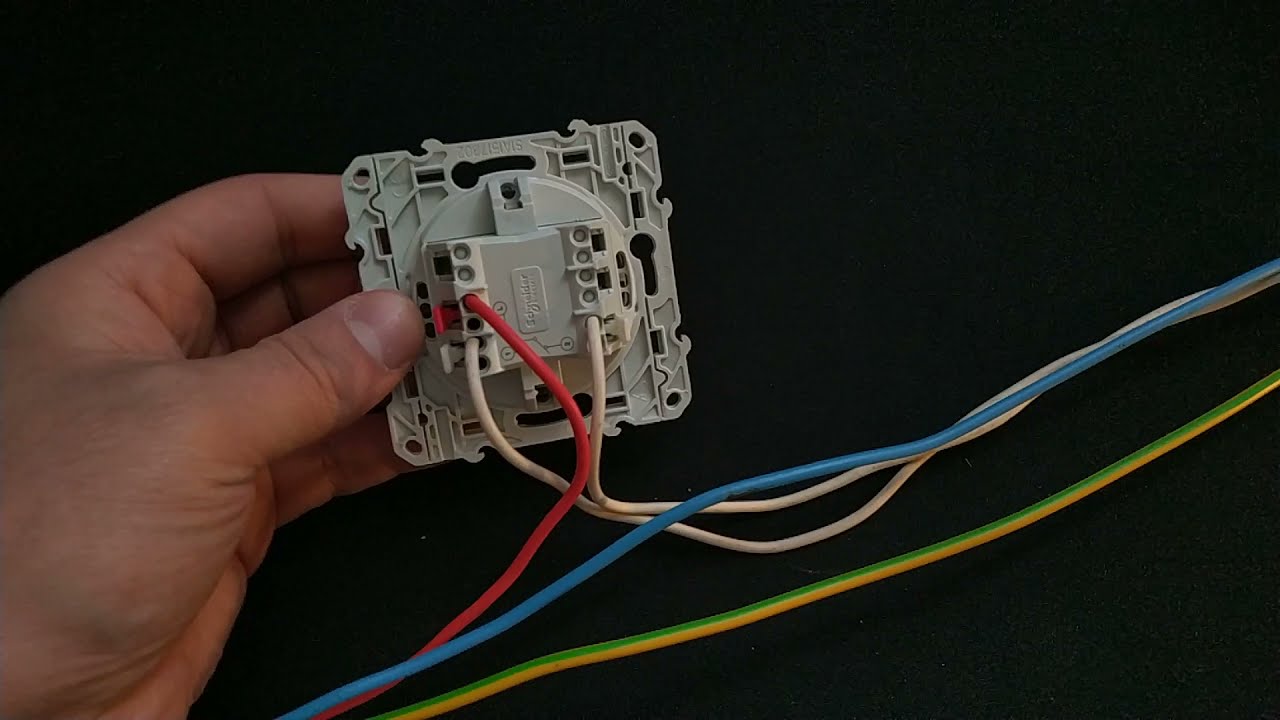

Étape 4 : Raccorder l’interrupteur 1

Borne	Fil à connecter
L (commune)	Phase venant du tableau (rouge/marron)
1	Navette 1 vers interrupteur 2 (orange/violet)
2	Navette 2 vers interrupteur 2 (orange/violet)

Étape 5 : Raccorder l’interrupteur 2

Borne	Fil à connecter
L (commune)	Retour lampe vers le luminaire
1	Navette 1 venant de l’interrupteur 1
2	Navette 2 venant de l’interrupteur 1

Étape 6 : Raccorder le luminaire

Borne luminaire	Fil à connecter
Phase (L)	Retour lampe de l’interrupteur 2
Neutre (N)	Neutre direct du tableau (bleu)
Terre (PE)	Terre du tableau (vert/jaune) si classe I

Étape 7 : Vérifications et mise en service

Vérification	Méthode
Serrage des bornes	Vérifier chaque connexion
Isolation	Pas de fil apparent
Continuité	Test ohmmètre si doute
Remise sous tension	Réenclencher disjoncteur
Test fonctionnel	Actionner les deux interrupteurs

---

Code couleur des fils

Couleurs normalisées

Fonction	Couleur obligatoire	Alternative tolérée
Phase	Rouge, Marron, Noir	–
Neutre	Bleu	–
Terre	Vert/Jaune	–
Navettes	Orange, Violet	Marron, Noir
Retour lampe	Orange, Violet	Marron

Repérage recommandé

Conseil	Application
Étiqueter les fils	Aux deux extrémités
Couleurs distinctes	Navette 1 ≠ Navette 2
Schéma papier	Conserver pour maintenance

---

Erreurs courantes à éviter

Problèmes de câblage

Erreur	Conséquence	Solution
Inverser phase et navette	Court-circuit ou non-fonctionnement	Vérifier schéma
Confondre les deux navettes	Dysfonctionnement	Étiqueter les fils
Oublier le neutre à la lampe	Lampe ne s’allume pas	Vérifier raccordement
Mauvaise section de fil	Échauffement	Utiliser 1,5 mm² minimum
Connexions mal serrées	Arc électrique, incendie	Vérifier chaque borne

Erreurs de sécurité

Erreur	Risque	Prévention
Travailler sous tension	Électrocution	Toujours couper l’alimentation
Pas de vérification VAT	Choc électrique	Tester systématiquement
Fils dénudés trop longs	Court-circuit	8-10 mm de cuivre apparent max
Boîtier mal fixé	Arrachement	Fixer solidement

Diagnostic des pannes

Symptôme	Cause probable	Action
Lampe ne s’allume jamais	Phase absente ou mal raccordée	Vérifier borne L interrupteur 1
Lampe toujours allumée	Court-circuit navettes	Vérifier isolation
Fonctionne d’un seul côté	Navette coupée ou débranchée	Tester continuité
Disjoncteur saute	Court-circuit	Vérifier tous les raccordements
Lampe clignote	Connexion lâche	Resserrer les bornes

---

Variantes du va-et-vient

Va-et-vient avec télérupteur (3 points et plus)

Pour commander un éclairage depuis plus de deux points, le télérupteur remplace le va-et-vient :

Configuration	Solution
2 points de commande	Va-et-vient classique
3 points et plus	Télérupteur + boutons poussoirs
Commande centralisée	Télérupteur modulaire

Va-et-vient avec variateur

Type	Description	Compatibilité
Variateur simple	1 variateur + 1 va-et-vient	LED dimmables
Double variateur	2 variateurs spéciaux	Selon modèle
Variateur connecté	Commande smartphone	LED compatibles

Solutions sans fil

Technologie	Avantage	Inconvénient
Radio (EnOcean)	Sans pile, sans câble	Coût plus élevé
Zigbee/Z-Wave	Intégration domotique	Box requise
Wi-Fi	Installation simple	Dépendance réseau
Bluetooth	Appairage facile	Portée limitée

---

Conformité norme NF C 15-100

Exigences pour l’éclairage

Exigence	Détail
Protection	Disjoncteur 10A ou 16A
Section minimale	1,5 mm²
Points par circuit	8 maximum
Commande	Interrupteur ou va-et-vient obligatoire
Hauteur interrupteur	90 cm à 1,30 m

Points de contrôle

Élément	Vérification
Disjoncteur adapté	10A ou 16A courbe C
Différentiel	30mA en amont
Terre	Raccordée si luminaire classe I
Boîtier	Encastré ou saillie conforme

---

Maintenance et sécurité

Vérifications périodiques

Fréquence	Action
Annuelle	Tester le fonctionnement
Annuelle	Vérifier l’état des interrupteurs
Tous les 2 ans	Contrôler le serrage des bornes
Si anomalie	Intervention immédiate

Signes d’usure à surveiller

Signe	Action
Interrupteur dur ou mou	Remplacement
Crépitements	Vérifier connexions
Échauffement	Contrôle urgent
Noircissement	Remplacement immédiat
Odeur de brûlé	Couper et faire vérifier

---

FAQ

Quelle est la différence entre un va-et-vient et un interrupteur simple ?

L’interrupteur simple possède 2 bornes et commande un point lumineux depuis un seul endroit. Le va-et-vient possède 3 bornes et permet de commander le même point lumineux depuis deux emplacements différents grâce aux fils de navette qui relient les deux interrupteurs.

Peut-on transformer un interrupteur simple en va-et-vient ?

Oui, mais cela nécessite de tirer deux fils supplémentaires (les navettes) entre les deux points de commande. Il faut également remplacer l’interrupteur simple par deux interrupteurs va-et-vient. Si le passage de fils est impossible, des solutions sans fil existent.

Quelle section de fil utiliser pour un va-et-vient ?

La section minimale est de 1,5 mm² pour un circuit d’éclairage standard protégé par un disjoncteur 10A ou 16A. Cette section convient pour la phase, le neutre, les navettes et le retour lampe.

Comment ajouter un troisième point de commande ?

Le va-et-vient classique ne permet que deux points de commande. Pour trois points ou plus, il faut utiliser un télérupteur avec des boutons poussoirs, ou des interrupteurs permutateurs entre les deux va-et-vient.

Pourquoi ma lampe ne s’allume plus après l’installation ?

Vérifiez que la phase arrive bien sur la borne L du premier interrupteur, que les navettes sont correctement raccordées aux bornes 1 et 2 des deux interrupteurs, et que le neutre est bien connecté directement à la lampe.

Peut-on utiliser un va-et-vient avec des LED ?

Oui, le va-et-vient est compatible avec tous types d’ampoules (LED, halogène, incandescence). Pour utiliser un variateur avec des LED, vérifiez que les ampoules sont dimmables et compatibles avec le variateur choisi.

Quelle est la hauteur réglementaire pour un interrupteur ?

La norme NF C 15-100 recommande une hauteur comprise entre 90 cm et 1,30 m du sol. Pour l’accessibilité PMR, la hauteur doit être de 90 cm à 1,30 m et à plus de 40 cm d’un angle de mur.

Comment tester un va-et-vient défectueux ?

Coupez l’alimentation, puis utilisez un multimètre en mode continuité. Testez la continuité entre la borne L et chaque navette (1 et 2) en actionnant l’interrupteur. En position 1, il doit y avoir continuité entre L et 1. En position 2, entre L et 2.

---

Conclusion

Le branchement d’un va-et-vient est une opération accessible à condition de respecter scrupuleusement les règles de sécurité et de suivre le schéma de câblage. Ce montage offre un confort d’utilisation appréciable dans les zones de passage comme les couloirs et escaliers. En cas de doute sur la conformité de votre installation ou pour des configurations complexes (plusieurs points de commande, intégration domotique), n’hésitez pas à faire appel à un électricien qualifié.

---
